一台松下sl-s30，其实就是sl-xp2   表现为盘放入后播放，碟片飞快转速，飞车的感觉，按下停止健，又可以见到整张唱片的时间，播放确始终读不出。出于飞快旋转的请况。

求救。


我想要修机器，怎么联系到您。

老黑子

原帖由 boyjoe 于 2011-3-9 18:04 发表
一台松下sl-s30，其实就是sl-xp2   表现为盘放入后播放，碟片飞快转速，飞车的感觉，按下停止健，又可以见到整张唱片的时间，播放确始终读不出。出于飞快旋转的请况。

求救。


我想要修机器，怎么联系到您。

恩，我想想，这个。。。。。。。。。。想不出来。。。。。。。。。。。。。

要不你问问顾老师，那才是维修界真正的老师，我都瞎胡闹的。。。。。。。。。。。。。。。

风雨者

向楼主学习！！！

老黑子

总理同学看到图片应该激动坏了吧？哈哈。

先打预防针：这个东西用起来比想象的难。。。。。。。折腾了好久。。。。。。。。。

小烧三两

我的MK2...........[s:148]

samcrai

好强大啊，楼主

pingod

原帖由 老黑子 于 2011-1-14 20:45 发表
财主，你好可怜哦...........

LZ在哪里，想去膜拜一下啊，我也是广州的，在体育中心左近上班，暂时租在东圃

老黑子

最近又弄到一个160倍放大的显微镜头，呵呵，比之前的ELMO镜头无论放大倍数还是分辨率都提高了一点，升级一下之前的制作，来个更完善的。

前两天发过第一步的制作和测试了，呵呵，其实就那样已经可以用了，但是就是线太乱，而且还是缺少载物平台，寻找观测点比较累，所以这次角落找出一块厚铝板，想办法把原来显微镜上拆下来的载物平台装上去，呵呵。

每当要做这类制作的时候，都很想买齐车铣钻全套装备，呵呵，但是都是想想而已，买了摆哪里啊。。。。。。还是手电钻搞定吧！





没有足够的加工机械，只能因陋就简想办法来迁就手头的工具了，呵呵。手电钻我有若干，电磨我有若干，也只能依靠这两样东西来加工载物平台了——所以基本上用不上比铝材更硬的材料了。手电钻也只能在铝板上钻个窟窿了。。。。。。

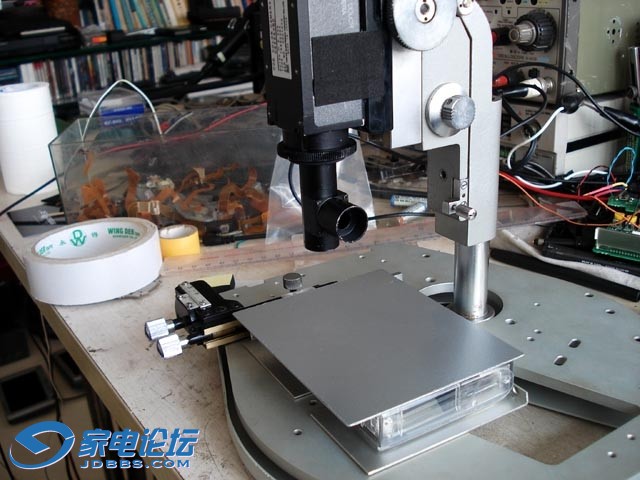

X-Y轴微动滑竿使用显微镜上原来那个，固定在底座以后，拧上一块铝片，然后在铝片上固定一个磁带盒子，这样还可以做Z轴的微调，哈哈







完成后的平台看起来还不错，用起来也不错，哈哈





其他电路部分还有一堆连线、理线的工作，照明系统也要DIY一下，那都是些电路方面的小Case，主要目标是尽量做出仪器的感觉，不要象之前一样一堆乱线扯得到处都是，呵呵。现在整个系统就是一个电源线外接，独立放置的小显示器也就是两条活动插头进行连接，呵呵。

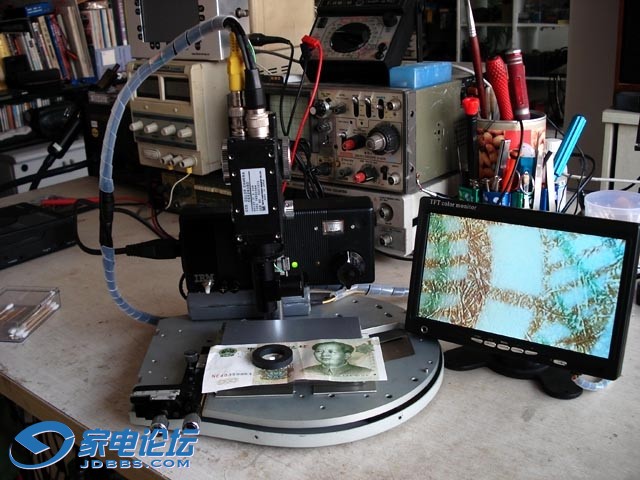

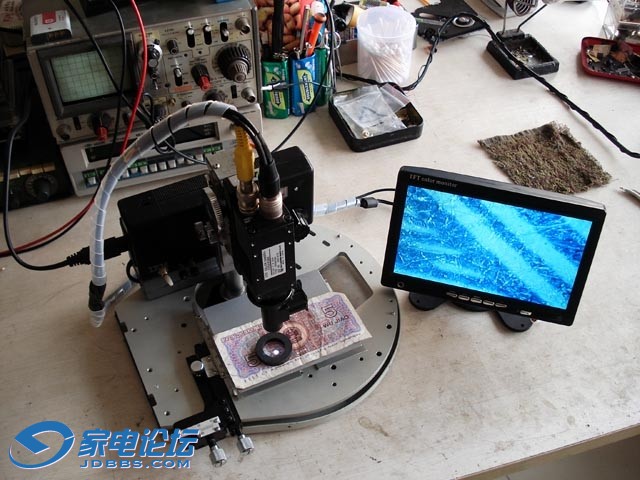

完成后的系统，线路很简洁，整个看起来还是很漂亮的，而且底座够厚，四平八稳的，照明系统也自带了，不再象以前老要拿个电筒，呵呵，自己用起来很满意了！

老黑子

原帖由 小烧三两 于 2011-3-12 21:59 发表
我的MK2...........[s:148]

MK2算什么，给你看看这个，哈哈，眼红了自己去买红药水哈！

小烧三两

原帖由 老黑子 于 2011-3-16 18:15 发表



MK2算什么，给你看看这个，哈哈，眼红了自己去买红药水哈！

呸呸,...........................这个就是EBAY抢我的.

老黑子

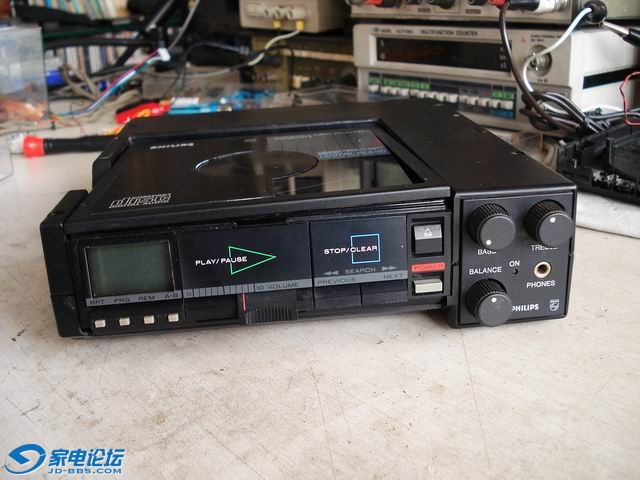

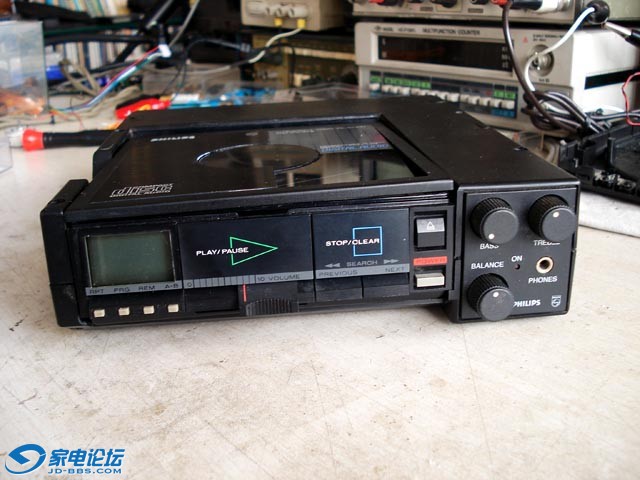

看过网上一些文章，一直以为CD10 MK2的底座是带耳机放大的，今天拆开了一个，呵呵，里面哪有耳机放大呢？？？

明明是直通的耳机插口嘛！机器出来直接接到底座输出了！

里面只有一块小音调电路板，用来从屁股后面接车载功放用的。。。。。。。。





但是这机器确实难得，这台机器先别管它电路有什么小故障，先把盖子处理好，有机玻璃盖时间长了脱落了，呵呵。所以右边翘起来了。。。。



遇到盖子脱落的情况，很多人喜欢简单地滴502搞定，结果弄得到处都是，等于给机器毁容。还是细心点处理好，机器的外表就是心情不是？呵呵

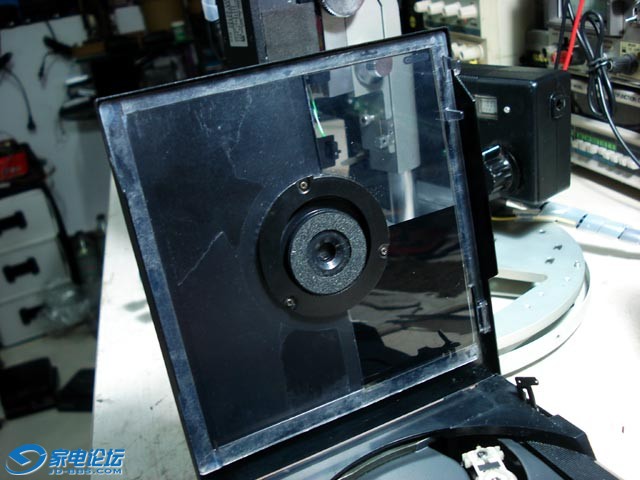

先拧掉侧面两颗小螺丝，玻璃盖子拿下来。

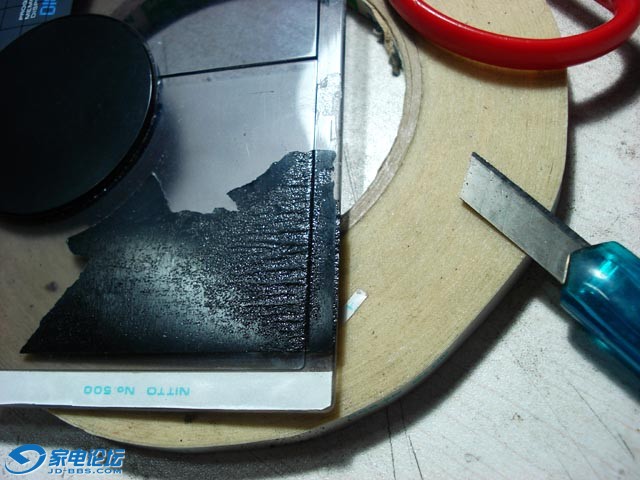

清理干净粘合位置的黑色贴胶，在四周位使用强力双面胶进行补贴，呵呵




四周清理干净就好，中间那个黑色的别动它，免得贴回去以后跟个花脸猫似的。



四周清理干净中间尽量不动，贴回去后，整个效果与出厂时变化是不大的，呵呵

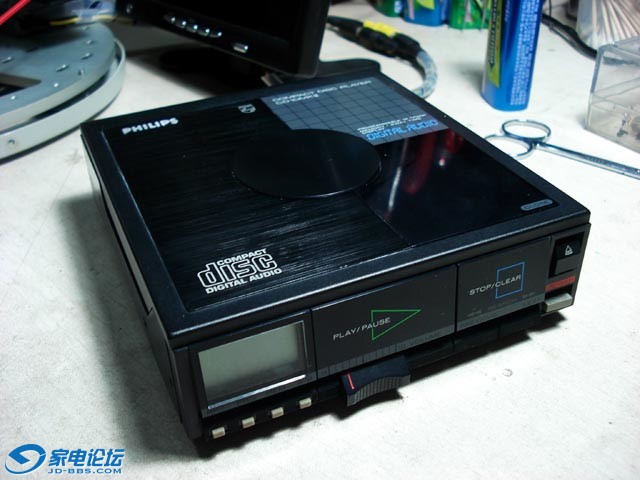

弄好了，不就方方正正严丝合缝了么！

中华图腾1985

[s:15]

WMJG

你那 什么破胶？粘得跟狗尸一样

老黑子

原帖由 WMJG 于 2011-3-16 23:07 发表
你那 什么破胶？粘得跟狗尸一样

你老人家给我的超级霹雳无敌双面胶啊[s:109]

老黑子

机器一，购于上周垃圾市场，原始状况为光头排线修补过，不读碟，电容存在漏水，看板似乎无深入维修。


首先洗板，更换铝壳漏水电容。然后试机

1、开机不稳定，会快速自动关机：先后更换1715后缀B38J 930AP、B38J 817AJ均无效，CXA1271 ah20k换下，解决

2、循迹马达无规则运动：换下1715后缀B38J 817AJ，更换1715后缀B38J 930AP无效，CXA1272 7X01换下，解决。（因此大致断定换下的1715后缀B38J 817AJ也是好的，这里造成后面很多麻烦！！）。

3、聚焦、循迹线圈无动作：检查发现L502断线，更换后解决。

4、不读碟：检查发现启动后有聚焦声音，但是旋即停机，不读碟

• 检查RF有眼图信号，疑为CPU与伺服电路间信号线断线所致，补焊可疑点，无效。
• 更换RF芯片CXA1272Q-Z 9104K，无效；
• 更换CPU CXP5086-601q 9h11e，换上250板上的9d14e，无效。
• 细查发现TE焊接口开焊，连通后可读碟


这证明了自己是白痴，居然没有注意到机器被前人断开了如此典型的位置。。。。。。。。。。。。

5、读碟不好：C560\C408\C411\C401 220U取下测量，容量偏小，更换。问题解决。





机器二，购于本周垃圾市场。原始状况为无光头，机器内存在明显维修痕迹，各大芯片均有更换痕迹。缺少1715芯片及若干晶体管。

这种机器称为炸弹，呵呵，人家修过修不好的机器，买的时候也没有注意，又中炸弹了。。。。。。。不过本来我买它的目的也就是为了做前面一台的对比板和配件板，所以也就没那么郁闷。[s:198]


补齐晶体管及1715芯片，更换电容，可开机，有动作，但不读碟。

1、发现马达转动后提速一下，然后停机，不读碟：检查发现L402断线，更换后解决，读碟正常。

2、无声，一两分钟后，一声道开始出现夹杂杂音的音乐声，另一声道轻声，且电源部分各晶体管，Q301、Q406、Q407、Q408均存在温度较高情况：

• 并联音量电位器左右声道则两边均有声音，说明后级电路正常。
• 测DAC输出，仅一声道有输出，更换DAC，无效，故障依旧。
• 检测DAC外围REF电压，发现2脚明显偏低，更换其外接贴片电容，无效。
• 有声音时，检测各级系统静噪控制电压，基本正常。
• 无声音时，检测静噪控制电压亦不完全正常，某些级别正常，而某些级别有滞后，疑似电容故障。
• 对比正常板，检测板上电容正反电阻，无异常。
• 通电多次测试、测量，发现偶尔整板电流会偏大，达700MA以上，正常板为150MA，检查发现5V电压电路存在软击穿，偏低时为为2.6V且电流约700MA，能出声时为4.3V，电流约550MA。应为电源部分软击穿故障。
• 检测发热晶体管外联电路贴片电容。发现D815侧红色贴片电容已击穿，正反向电阻为几百欧。更换，电流变为稳定550MA，电压稳定2.6V，故障依旧，发热亦依旧。
• 5V电路明显电压偏低、电流偏大，检测亦发现其反向电阻较小，说明电路中还存在短路故障。电容已全部检查的情况下，去掉5V电源供电的所有芯片，发现去掉DAC芯片后，反向电阻恢复正常，但是通电测试电流仍旧持续550MA，多个晶体管发热依旧。虽然故障未解决，但是已可断定DAC芯片已经损坏。
• 检测5V电路输出电压，发现在去掉所有芯片后，其电压居然提升为29V。。。。！！！！！检测发现D815侧红色贴片电容再度击穿。。。。。。
• 检测发热严重的Q406三脚波形，发现其B脚波形正常，但是C脚波形异常，取下该晶体管，5V电路电压丧失，但是整机电流恢复正常。
• 到目前情况，说明电源电路开关震荡控制信号异常，频率偏高或者参考电压失准，导致输出电压急剧升高。因无电路图纸，于是观察电源电路，并无LC振荡电路故障。。。。。。。且PWM芯片负责的3.4V电压正常，读碟亦正常，说明MPC1715应该也正常。。。。。。。。。
• 至此简直想废弃该组5V电路，直接由其另外一组5V电路取电并联解决问题。。。。。。。无奈之下只能判断——也许该组5V电路受控于MPC1715，而MPC1715局部损坏。。。。。。
• 检测正常板1715第10脚输出，为4.6V，故障板仅2.7V。更换MPC1715，5V电压终于恢复正常。。。。。。。！！！
• 焊回所有芯片，声音终于恢复正常！！
• 未装电池，电量却显示一直在充电：更换Q427，解决。


3、其他备注：

• 原始机测量PCLK为4.23MHz，调节VR504至4.32M，读碟更好
• 音频信号由CXD1161之1、20脚输出至4560，然后经1\7脚输出。CXA1249为DBB音效IC
• 音量电位器由背面由左到右依次为Lout,Lin,Rin,GND,Rout，Q102\Q202接于输入端为静噪控制，播放状态为-0.6V，静噪状态为3.5V


至此，两台机器全部修复，第二台读碟正常但是声音不正常的机器修的那个叫蛋疼哪！！！！

其实第一台也很蛋疼。。。。。。。居然一直没注意到TE测试口被断开了，还是拿读碟正常声音不正常的机器对比才发现。。。。。。。有够白痴的！！
