死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

剃刀1

牛人啊[s:97] [s:97] [s:97]

alviso01

黑子哥 我的D350接电源听 空载的时候有高频电流噪音，一开始播放就基本上没有了  这是怎么回事？貌似我那个电源不怎么给力 像个手机充电器。。。不怎么重。  您这里有D350的夜景屏嘛？  我的漏液了[s:41]   求一块换上、
[s:15]

老黑子

原帖由 alviso01 于 2011-3-29 10:45 发表
黑子哥 我的D350接电源听 空载的时候有高频电流噪音，一开始播放就基本上没有了  这是怎么回事？貌似我那个电源不怎么给力 像个手机充电器。。。不怎么重。  您这里有D350的夜景屏嘛？  我的漏液了[s:41]   求一块换 ...

你的电源不会是开关电源那种吧，呵呵，换个老款变压器的更好

配件没有啊。。。。。。

剃刀1

D303插上电源电路版背面就发烫，合盖自己读盘光头上下动四次同时盘转四次一会停止屏幕显示NO DISC一点读盘的迹象都没有，用电池试机光头一直像里走到头了还走打划，盘不转，求解黑子大哥整详细点哈

剃刀1

等待黑哥啊

老黑子

原帖由 剃刀1 于 2011-3-29 13:35 发表
D303插上电源电路版背面就发烫，合盖自己读盘光头上下动四次同时盘转四次一会停止屏幕显示NO DISC一点读盘的迹象都没有，用电池试机光头一直像里走到头了还走打划，盘不转，求解黑子大哥整详细点哈

电源电路使用外接电源时确实有轻微升温，但是不应该严重发热，否则你要检查是否有元件有故障。


至于使用电池测试时光头一直像里走到头了还走打划，你要检查Q420、Q421出来的3.8V电压有无启动。因为cxd2500的17脚时钟信号是由DAC电路取得的，当dac电路缺少3.8V电压未启动时，cxd2500就会缺少时钟信号，导致伺服信号错乱，光头乱动。

这个机器首先还是要修电源，确保其在使用外接电源、干电池、蓄电池时，3.8V,3.5V,4V等电压测试点都大致正常，这样才能继续修下去，呵呵。

小烧三两

看这忙的,,我说你那公司干脆改行修机得了,,,,,,,,,,,,,,,,,,,,,,,,


下月我给你去打工哈,,,,

老黑子

原帖由 小烧三两 于 2011-3-29 22:00 发表
看这忙的,,我说你那公司干脆改行修机得了,,,,,,,,,,,,,,,,,,,,,,,,


下月我给你去打工哈,,,,

要不就由对你的机器收费开始？[s:148] [s:109]

daviolu

黑子兄，看了你的帖子，我昨晚就把躺在角落的里CD拆开了，型号是sony 的D34，机器开机显示BATT 00，CD不读碟，光头发光的，2个马达好像有问题，一个马达工作时候的电压只有0.5V，（我是把控制光头位置的马达移动到最外圈测量的，用手拨动后可以慢慢移动到内圈）这个电压好像是有问题的，不知道是不是哪个控制电源的元件坏掉了！拍了2张主板的前后照片

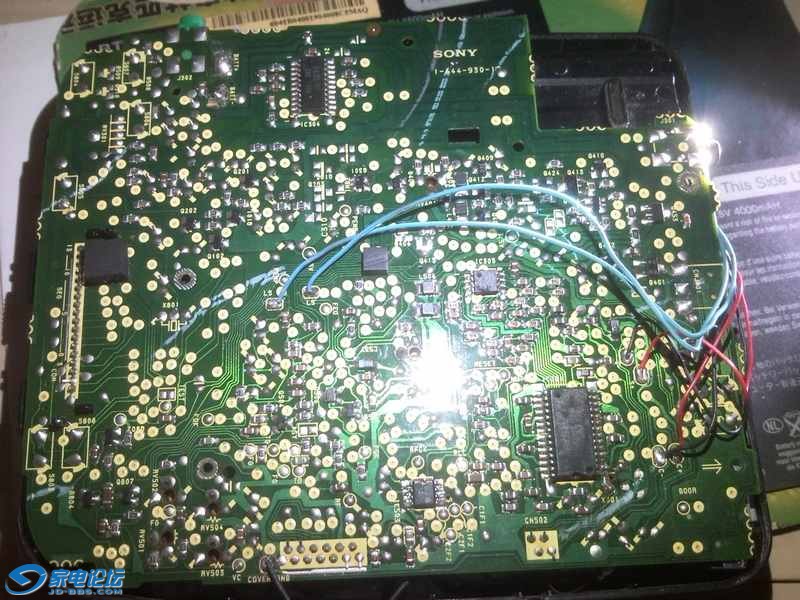

背面

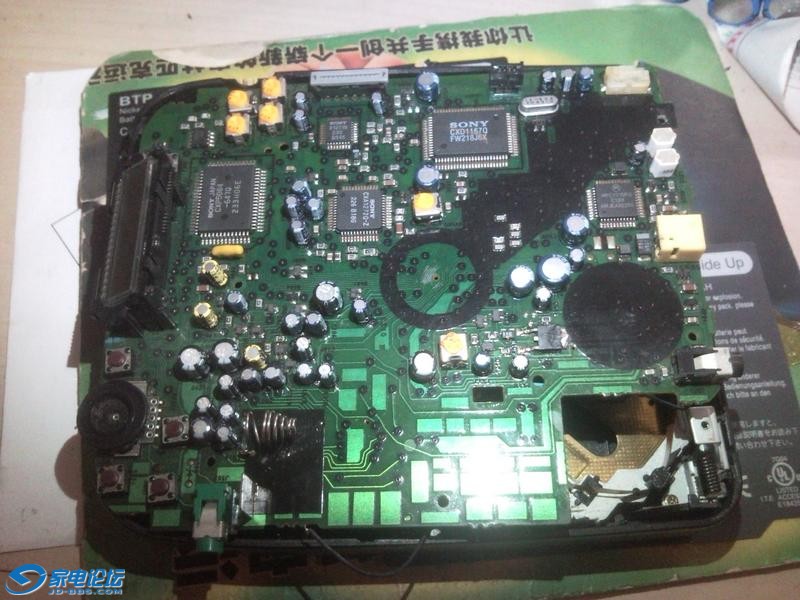

正面

老黑子

d34的马达是mpc1715FU直驱的，你可首先连通其测试点，看其在测试模式下工作是否正常。

测试点在印刷板上显示屏右后的位置，写着test的，连通即可。

daviolu

是的，主板背面的确有2个点，上面写着TEST，晚上回家把他接上先试试[s:97]

daviolu

今天发帖论坛速度很慢，刚刚发了几次帖子，结果杯具了，全没了，
昨天把test短接了，机器的主马达可以转动，测量电压在1.5v，光头有对焦动作，不过控制光头的马达没有动作，把它移动到最外圈也不自动退回到内圈。

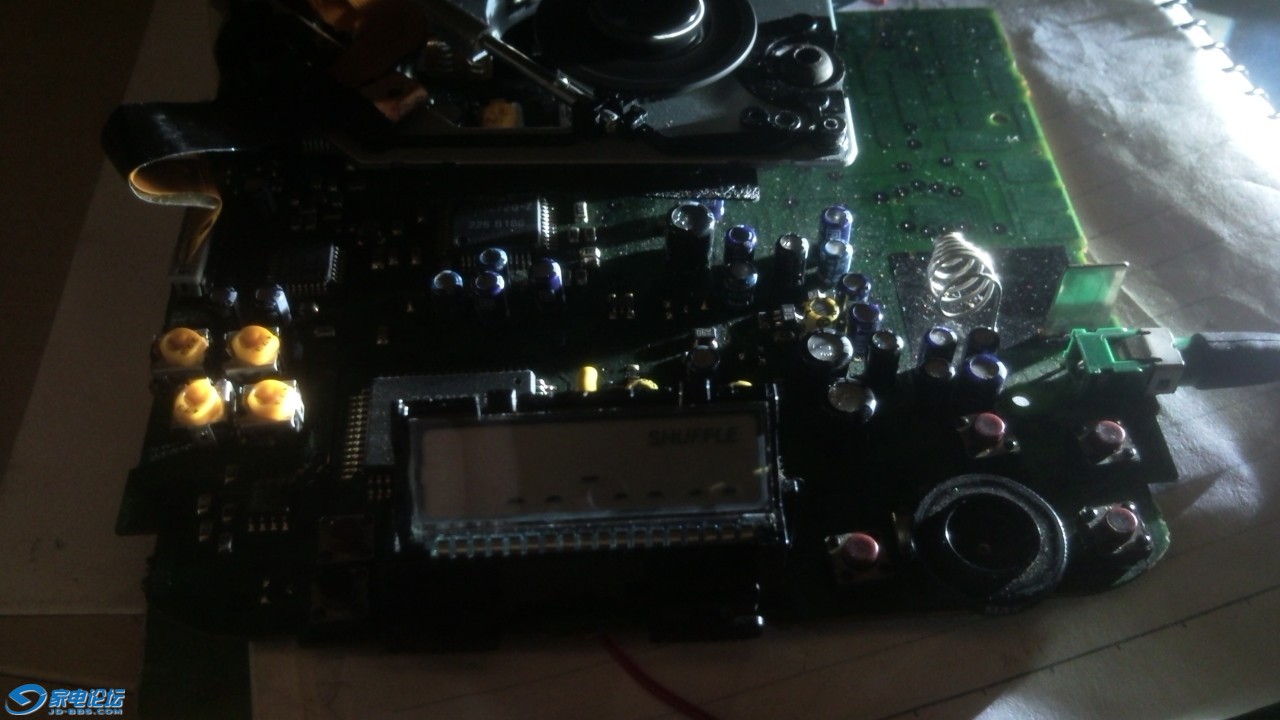

插上电源液晶屏幕上刚开始显示满屏的数字，后就循环的显示比较奇怪的数字，我拍了2张照片，请黑子兄看看
1

2


[ 本帖最后由 daviolu 于 2011-3-31 11:54 编辑 ]

老黑子

原帖由 daviolu 于 2011-3-31 11:48 发表
今天发帖论坛速度很慢，刚刚发了几次帖子，结果杯具了，全没了，
昨天把test短接了，机器的主马达可以转动，测量电压在1.5v，光头有对焦动作，不过控制光头的马达没有动作，把它移动到最外圈也不自动退回到内圈。
...

测试模式就是用来大体检查机器各项功能模块是否正常使用的


第一：在测试模式下，开机屏幕是一笔一划显示一些奇怪的东西，那是检测屏幕及其驱动是否完好的功能，是那样的，呵呵

第二：在测试模式下，无论是否检测到碟片，主马达在按play后都可启动，按stop后都会停止。否则就要检查机械及驱动部分了。

第三：在测试模式下，按下一首，光头会向外移动，按上一首，光头会向内移动，这是检测导轨是否正常使用的。

第四：在测试模式下，你可以把光头移动到任何位置后按play启动主马达，当有碟片时，光头会锁定聚焦，输出稳定RF信号供调试光头状态使用。无碟片或者检测不到碟片时，光头会一直在上下对焦，无法锁定，呵呵


希望经过这个讲解，兄能明白测试模式检测各个机构的原理。

daviolu

第三：在测试模式下，按下一首，光头会向外移动，按上一首，光头会向内移动，这是检测导轨是否正常使用的。
这个我昨天测试时按了好像没反应，今晚接着测试
不知道在测试模式下，如果光头是好的，放上CD会不会出声！

老黑子

原帖由 daviolu 于 2011-3-31 13:27 发表
第三：在测试模式下，按下一首，光头会向外移动，按上一首，光头会向内移动，这是检测导轨是否正常使用的。
这个我昨天测试时按了好像没反应，今晚接着测试
不知道在测试模式下，如果光头是好的，放上CD会不会出声 ...

不会出声，呵呵
