死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

老黑子

原帖由 小烧三两 于 2011-2-18 23:26 发表




你确认你修的这个机器是P50不是P70?

把这个小屏幕揪下来我这要...[s:17]

恩，好，D100屏幕换！

zzh2636

这篇文章没事可以多翻翻[s:197]

老黑子

Kenwood DPC-81是一个结构比较怪的机器，机器电路分开上面板和底版，中间靠排线链接，拆起来很麻烦！

这个机器机主说不读碟，但是我检测却是不开机........不管它，反正无论什么故障，解决方案只有一个——修！



看这排线，讨厌得很，还下了很黏的胶，一个不小心就撕坏了，真是很讨厌很讨厌！！

记得当时收到机器就打开看了一眼，一看到这个排线，顿时涌起一种厌恶的感觉，立即把机器丢到角落去了。。。。。直到现在才再找出来。。。。。。。





掀开排线，可以看见电源插座虚焊了，不开机就是这个原因造成的了。





重新焊好，看了一下机器的布局——这个鸟玩意换一次光头可不简单！！

难道还要左右怀疑一番，最后再去替换光头吗？？那估计机器还没修好——排线就已经报废了！！





所以咱们来个动不动就换光头的做法，哈哈，直接用测试板找个好用的KSS220光头换上，机器上本来的光头也拆下来在测试板上了确认其好坏，少去折腾那排线。







这个真是一个很没有维修挑战的机器，补焊下，换个头就一切OK，一点意思都没有。

老黑子

这台松下xp7与前面的KENWOOD DPC-81来源于同一个机主，呵呵，他遵循修机就不催促我的约定，机器已经被我放了一年了。。。。。太可怕了。。。。。。。。

最近已经感觉修机玩无可玩了，呵呵，手头只还有少数几件想尝试一下的工作，做完了以后，也许我就再也不碰修机这个事情了。玩修机算起来由入门到现在，也玩了七八个月了吧，用七八个月时间就走到顶的爱好，在我的爱好里面可能算是比较快的一个了。。。。。。。。想想我那么多的爱好，不说临帖篆刻那种没有持续坚持都坚持了一两年的半途而废的爱好，不说买东西玩那种因为资金欠缺不得不时常中断的爱好，象睡觉、吃好东西、吃饱睡睡饱吃等等这些爱好，哪个我不是坚持了几十年的！哈哈

废话少说，来看看这台xp7的维修，呵呵。

其实XP7一般不太坏，电路也是，光头也是。。。。。。。如果坏了，一般都是被人搞坏的。。。。。。。。。这个机器的故障是不读碟，这个好办，先换个可以读碟的光头看看电路板是不是好的，呵呵





换上好光头，立马刷刷地读，那就是说就是光头完蛋了呗！





收罗了几个待修光头，丢超声波里面先威猛先生清洗去。。。。





威猛先生洗完，再来点洗洁精泡泡





但是泡也是白泡，不读碟照样不读碟！于是拿出咱的光靶调整仪，看看光靶情况：似乎有点偏嘛~！





调正它，哈哈





XP7的激光管据说很难买，我不知道，我也没有打算去买激光管回来再修。。。。。我这人很小气的，哈哈，又不是我自己的机器坏了，为什么要去买配件。。。。。。。要是我自己的机器坏了，我甚至试过在买少量零件人家不愿意卖的情况下，一口气买几千片，花了几个机器的代价买一个芯片回来修那台破机器。芯片用一片，剩下几千片简直要丢掉。。。。。。。。。所以，看起来，我对自己是很大方的，哈哈，对别人就未必了
Xp7激光管点亮的接线如下：





左边这四条线是光头的循迹、聚焦线圈的接头，依次排列。在拆解了光头，重新组合后，可以测量来看线圈有没有焊好。





好了，B同学的光头经过一番调整——修好了！





虽然红光看起来不是太强，但是读碟还可以啊，况且既然大家都说那个激光管难买——那我也就没有想过能买到。将就用吧！



还剩下一个要修的光头，之前看错了排线序列号还记错了机主，后来一看光头被水腐蚀生锈的情况——立即判断出是Gaogaoli老师的光头，呵呵

看那铜圈附近的白锈。。。。





看那螺丝附近的白锈。。。。。。。





这一定是个进水光头，遇到这种光头，没什么取巧的，全部拆到不能再拆了来清洗.........





底座部分清洗好，点亮，调整好光靶，看看最后的效果——似乎不错对不对？但是好像对焦有点失准。。。。。。。

不管了，不好调，看运气了！





发现物镜内部也发霉了，没有什么好办法，只能拆开全部镜片来擦拭，呵呵。

镜片镶嵌在框架里面的，把框架磨个缺口就可以拿出镜片了。





磨啊磨。。。。。。。。。手都抽筋了。。。。。。。。。。。。。。





拿出来了！！这组镜片居然是三层的，内部还有至少两组镜片，唉！

不过算不错了，主要发霉的就是底面这块镜片。





擦拭完再装回去，多清晰啊！！







不过，装机测试工作还没有做呢，哈哈，我有七成的信心，呵呵，可惜这光头太难拆了，排线断了一点，嫌修补排线太无趣，所以先丢一阵子再说！

zzh2636

这才叫维修，牛啊[s:138]

x-xd

高人

老黑子

B兄有个PCD M50在我这里，不读碟的机器，今日打开了。一打开，惊呆了。。。。。。。电容满满地一片。。。。。。。。。。。。仔细看看电容脚，很多都生绿锈了，而且电容漏水泡得电路板上粘呼呼地到处都是。。。。。。。。

这样的机器能怎么修呢？换掉所有电容？？？太恐怖了吧。。。。。。。。。。。





所以，这台机器我准备原样装回，不修它，呵呵。修机器是我的爱好，但是换电容绝对不是我的爱好。。。。。。。。

B兄见谅，呵呵

老黑子

Denon DCP150是很多人很崇拜的神器，呵呵，不过这个神器我却向来就不是很喜欢，呵呵。

记得古时候，当我还是个小屁孩买不起几十万一对的音箱的时候，曾经很崇拜广告中一对德国的箱子，叫MBL还是什么的，价格很贵，有个黑黑的球状的超高音，据说泛音是如何如何丰富，听人声仿佛被喷一身吐沫由头湿到脚似地云云。。。。。。。直到后来听了几耳朵——一点都不好听，仿佛耳朵被强奸了一样，除了华丽感，没有任何被感动的感觉。。。。。。。白被人吐一身吐沫了。。。。。。。。要说dcp150，在我看来就像那MBL一样。。。。。。。。。高频去的很尽很尽。。。。。。。能喷你一身吐沫。。。。。仿佛泡在了吐沫中。。。。。。但是不好听。。。。。。。。华丽的被强暴的感觉。。。。。。。。。

好吧，我承认我喜欢的声音是老派英国声——没有低音没有高音没有中音那种。。。。。。。。。。。。。没有爆发力没有定位没有声场那种。。。。。。。。。。就静静地音乐流淌，不经意间想到第八个美眉，第三个美眉。。。。第十六个。。。。。第五十七个。。。。。第。。。。。。。。。


恩恩，不要被误导，我并非只是不喜欢denon 150，Philips 6819我也不喜欢，DZ555我也不喜欢，这似乎也都被广大人民们捧为该品牌前两位甚至第一位交椅的，我倒没有什么歧视，蛮公平的，哈哈。

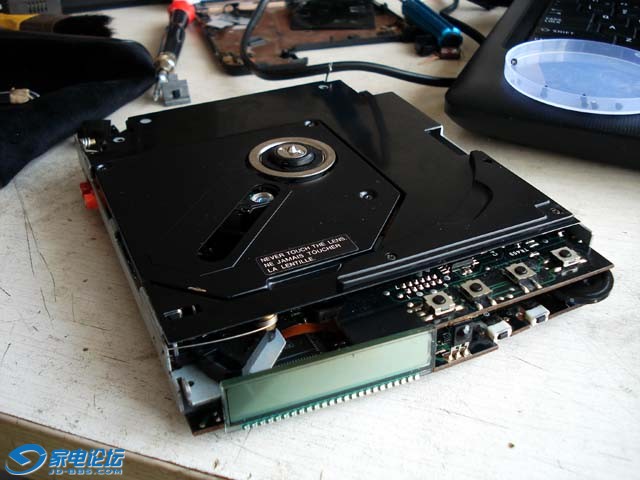

哈哈，牢骚发完，这次的任务是修一个按键，顺便搞搞音量电位器杂音的问题。问题不大，没什么可说的，纯粹拍点照片给大家看看150的裸体。。。





其实，DCP150基本就是一个SONY，除了DAC用的不一样，看起来时钟精度可能会高点。

有时甚至有点怀疑其高频是否在DAC后的LPF滤波网络将截止频率定的比较高，所以听起来似乎比其他机器多了些高音的感觉。小时候常用这种摩机方法，一上来就喜欢把机器各个级别的0.1u、0.01之类的高频滤波电容全部去掉，再改动下等响度电路阻容值，把高低音再提一点点，然后这机器听起来就特别“蹦擦擦”了。

记得小时候赚的第一笔钱就是初一还是初二的时候，把家里的收录机那么改造了一下，效果特别“蹦擦擦”，导致很多邻居都让我帮忙也改改他们的收录机，改完了整个大院的机器都特别“蹦擦擦”，我也收到了好多一块至五块不等的奖励红包，哈哈

没有去计算这些我不喜欢的神器的电路参数，不过老实说——我觉得它们的效果真的很像我初二时在大院里面进行的“蹦擦擦”工程。。。。。。。。。。。当然了，神器应该不止初中二年级那种水平的，咱一定污蔑它们了！

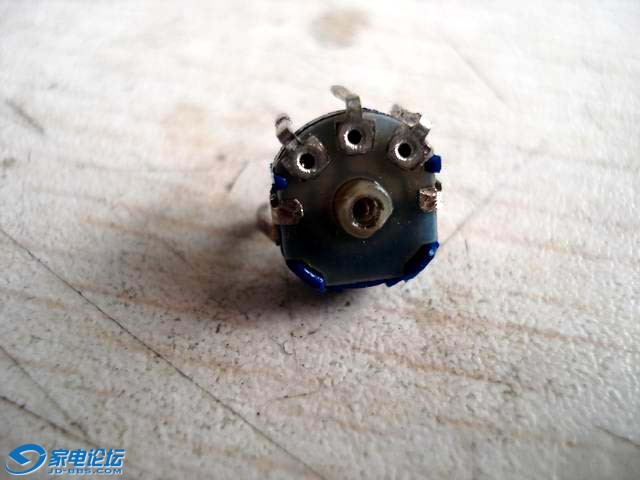

恩，电位器要找同阻值的换下，呵呵

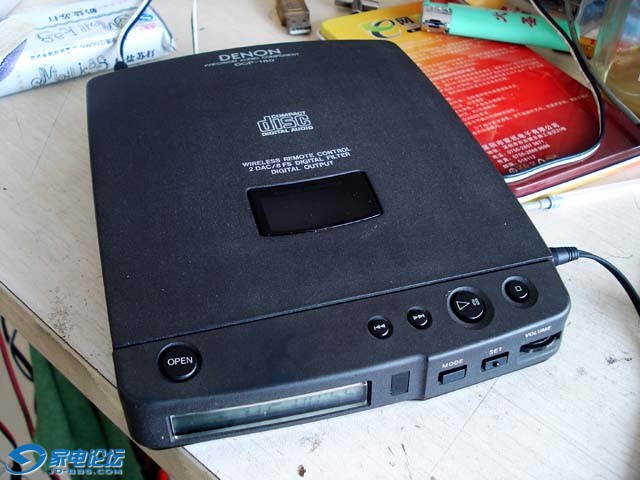

神器的穿衣服照：

baolong159

你老牛鼻了└(^o^)┘(=^.^=)\^O^/

laymond

老黑还在折腾着为人民服务，不容易啊，哈哈

老黑子

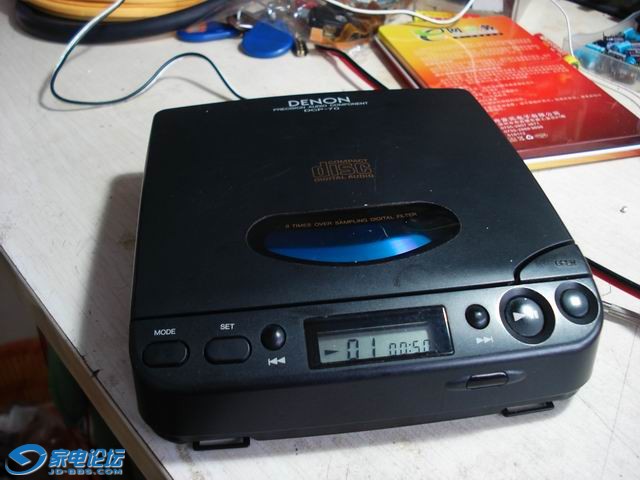

近期是收尾工作了，呵呵，抓紧修一些搁置了很久很久的难点机器。这台dcp-70是不开机或者可以偶尔花一下屏的，电路板非常干净，电容没有漏液，没有任何烧毁痕迹。。。。。。。之前测试其CPU是工作电压到了，但是完全没有工作，外置晶振也完全没有起震。询问怀疑是接错了电源，当时查询了一阵子找不出什么故障，直接就怀疑CPU完蛋了。。。。。。电压正常板子干净，但是不开机或者可以偶尔花一下屏，也只能怀疑CPU完蛋。

最近收拾东西准备不玩了，结果古时候自己买那台线路板水泡过的尸体机现出水面，哈哈，这下有CPU代换了，直接换上——搞定！



这玩意——只能说是运气了！

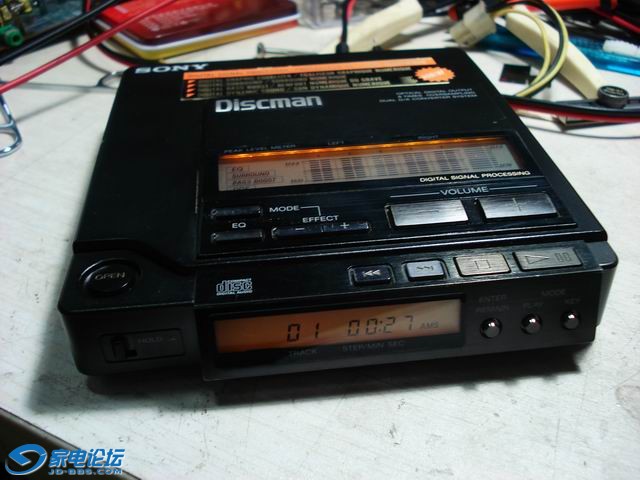

试过换上sony机器上的同型号cpu，是完全不工作的，呵呵，拆了N多sony机器的同型号cpu测试，基本可以肯定其完全不通用的，呵呵，一定要用同后缀的，记录下来，供爱好者参考了。

老黑子

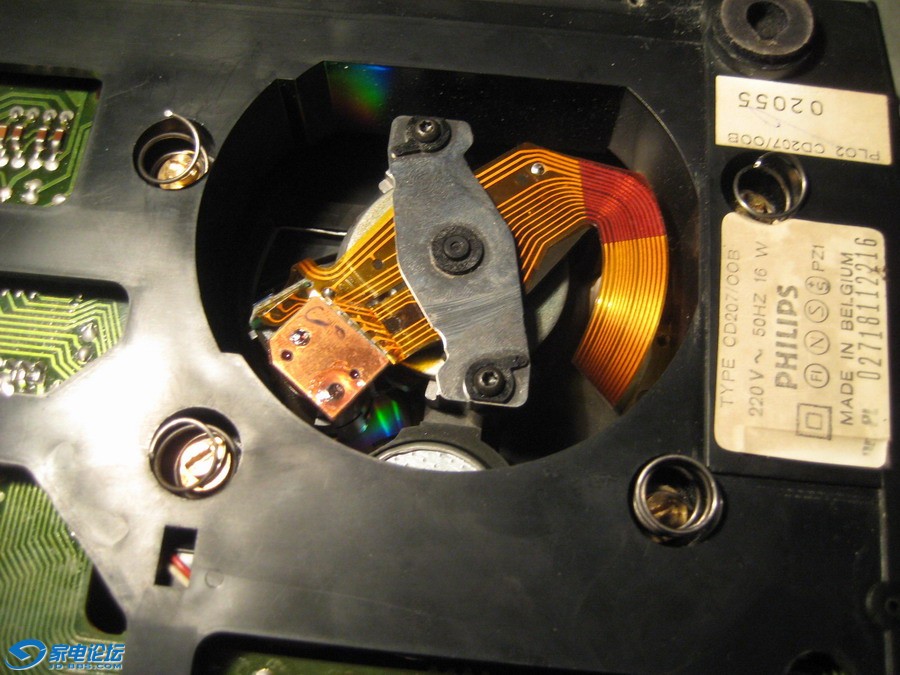

号称神机的555，两台，不开机的不读碟的，胡乱修了下，呵呵，拍个照片记录下内部接线。

小烧三两

爽,,,,,,,,,,,,,,,,,,,,,,,,,,,,,,

老黑子

你那破壶也发。。。。。。。明显的灌浆壶。。。。。。。。:Q

xiehao20

楼主，你好，我有台D777，光头老化，不知道老兄能否代为修理，光头及修理费，运费，我出，呵呵~
