死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

myrq

X20用于其它机型很完美。偏和D100水土不服，我曾见过台索尼维修部换过光头的D100，因配不到16X用22X，只能将FG打到底回旋一丁点来缓解噪音，这噪音和整个光头结构不同有关，只能缓解不能治本，FG不在中间点会导致某些劣质盘增加跳音概率。

D100我基本是硬上16X，并非图他性能优越，只因噪音小。

大多数索尼机型，出厂FG均在中间点位，印象中有部分D303 DT66等FG出厂打到底，是索尼糊涂了吗？这样会增加调音概率哦? 索尼很聪明，既然这款设计不能抑制光头噪音，那就牺牲FG吧，反正当年你们只有正版，哪里来的劣质刻录

[ 本帖最后由 myrq 于 2010-12-28 11:59 编辑 ]

老黑子

原帖由 gaogaoli123 于 2010-12-28 13:13 发表
呵呵，前辈说的很好啊，我始终觉得光头的拾取信号对于音质的影响很大的，只是没有人认同，也不是没有人，只是这样的人比较少吧。松下的XP-7我调那个最佳眼幅的电位器能很明显的感觉到声音的微妙变化的，从有断续的刺 ...

镜头好照片就漂亮——地球人都知道[s:117]

myrq

此噪音非彼噪音。你那是由ABCD不正直接RF图上就能看到信号混杂。我说的是物镜/线圈/LD产生的物理噪音干扰，严重时直接影响耳放输出。大多数机型不会有此设计缺陷，就这少数几只先天性不足

[ 本帖最后由 myrq 于 2010-12-28 14:21 编辑 ]

小烧三两

原来这就是传说中的蚊子声。。。

老黑子

这台通电马达就倒转不停的机器在手上好久了，呵呵，一直懒得修，一直认为应该就是1083驱动模块烧毁或者电源烧毁而已。前几天被人催了，于是打开看看——哦？？烧得很完美哦！

焦碳状物体呢，哈哈。那本来是一个并联在电源电路上的钽电容，会烧成这样么有几个可能——它自己忽然短路了（这个可能性跟买中100万彩票的可能性我看差不多，哈哈），又或者——被人接了很高的电压或者反向的电压上去................

这下爽了，有得修了，呵呵，希望不要修太多东西了..........先测试光头——不读碟的.......................又要弄光头，烦啊！





光头拿某地主的320B给换线弄出来一个，让机主和地主自己协商去了，哈哈




好了，有了光头，可以开始修机了。首先把电容换掉，没有那个样子的就换个不同样子的，要不咋办呢..........电容下面被火灾烧断的元件该换都换掉...........电源部分也检查下，换了一两个击穿的晶体管，那都是简单的事情.........


好了，测试下维修成果——可以开机了，马达也能按指令启动了，但是启动后就不停，第一次按停止它还保持慢转，再按一次停止它反而狂转了............啥玩意啊..........查一下PLL频率先，果然跑得离谱............

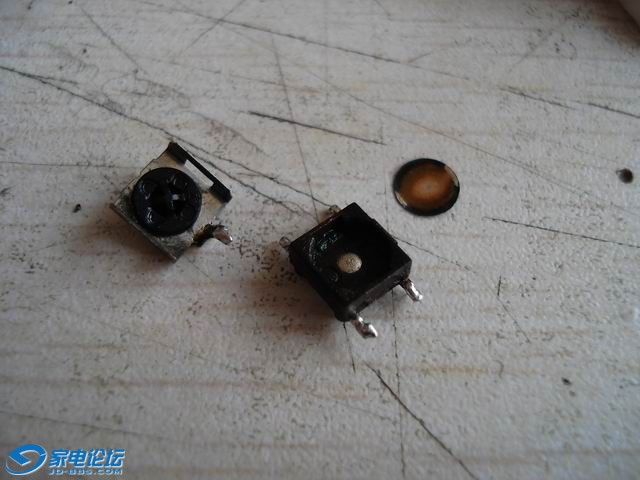

IC都太多脚，懒得替换测试，先查外围电路，结果发现pll电位器很诡异地有个脚不通......没事，转个方向装上就行了，用另外一个方向的那两个脚




开机，调好PLL频率，恩——工作正常了。但是毛有声音哦....................郁闷！！

DAC一般很少坏，触碰DAC输出端，耳机里面也有噪音，说明耳放电路什么都OK的，还是挑相对脆弱的DSP下手换吧！把近百个脚的DSP给吹下来换了..............要是换完还不行就惨了，就说明问题是断线，那就难查了...........我眼睛不好，耐心更是不好.....................[s:118]

好在，换换就OK了，呵呵，出声了！



但是.........但是............................一边没声音..................................不过这个好办，拧拧音量电位器发现是它接触不好导致的，拿WD40喷喷，搽搽，就可以了！很多时候音量调节有杂音，或者接触不好偏音什么的，偷懒的话都可以拿wd40直接喷喷，使劲转它个几十下，就好了，不用送修的，呵呵。
[s:146]



但是...........但是............................选曲键失效.................................这台什么机器到底是个啥子背时锤子啊.................怎么什么地方都坏呢..................................



再次拆开，测量.........唉！！！看起来挺新一个机器，怎么能连那个选曲按键都坏掉三个呢？真是点背不能怨社会啊！！

老黑子

d100维修尾声，三个按键.........本来我修机器很喜欢直接换的，跟顾老师的口号相反，我的口号是——动不动就换光头！哈哈[s:146]


但是，有时有些东西想换却不是那么容易换。比如这次的d100按键，找不到一样形状的............................是的，我还有套经历过若干场战争的D100主板，但是还是保持它的功能做替换件吧，什么东西都拆来做配件，以后拿什么主板来做替换测试呢......?

于是拆开按键清理，很简单的，只要是人类都能做！呵呵。就是打开来，清理打磨下腐蚀的触点，再上点油.......

做完才想起来——为什么不用超声波去超它一下呢？应该超超就好了，都不用拆开.....

老黑子

320B光头粗略使用了下，似乎效果良好啊，没有什么不良现象似的。声音没觉得与没换光头的D100有什么不同呢.........[s:148]

爱人332681713

想问下老黑哥，CDM12系列的光头底部有两棵仿似内六角的罗丝，是用来调什么的啊，之前有部6821读碟很好的，得了一个月左右不动过了，拿出来的时候发现读碟不顺，动了电位器，现在都不读了，怎么修复啊，

老黑子

原帖由 爱人332681713 于 2010-12-28 18:16 发表
想问下老黑哥，CDM12系列的光头底部有两棵仿似内六角的罗丝，是用来调什么的啊，之前有部6821读碟很好的，得了一个月左右不动过了，拿出来的时候发现读碟不顺，动了电位器，现在都不读了，怎么修复啊，

那个螺丝调光头水平的，一般物镜没动过的情况下不需要调它。


6821我没太注意它，估计是后期的cdm12.3系列光头的了吧，Philips早期机器很少电容报废的，后期这些会不会也象其他品牌那么差劲就不知道了。

修复的话，如果能记得原电位器位置，建议是调回原位置附近，擦拭下光头。可以注意看看电容有无容量降低或者漏水的情况。

一般电容老化的情况，有个偷懒的方法是给它一直通着电，呵呵，很多电容没有彻底完蛋的情况，通通电又能好一下的。

老黑子

机器放着放着坏掉，有时是电容漏电漏水了，有时是光头发霉长斑了，主要以这两种情况居多，呵呵

baolong159

D100的典型故障维修[s:138]

老黑子

原帖由 baolong159 于 2010-12-28 21:57 发表
D100的典型故障维修[s:138]

属于非典吧？？

我感觉典型的一般是烧角上，三端稳压IC附近那正反面两个管吧..........那个遇到多起呢........

baolong159

原帖由 老黑子 于 2010-12-28 22:05 发表




属于非典吧？？

我感觉典型的一般是烧角上，三端稳压IC附近那正反面两个管吧..........那个遇到多起呢........

我对号入座的，只是烧掉的D100比较多吧，那2个管子好贵的哇，要几十块一个吧[s:18] 要是早期没有防反接管子的版本呢？是不是烧的更厉害了？。。。。

老黑子

原帖由 baolong159 于 2010-12-29 00:05 发表


我对号入座的，只是烧掉的D100比较多吧，那2个管子好贵的哇，要几十块一个吧[s:18] 要是早期没有防反接管子的版本呢？是不是烧的更厉害了？。。。。

就晶体管而言——我还没见识过几十元这种天价的高档货.......................一般都五毛一块，要是批量买一般几分一毛.......................记得小时候曾经买过什么著名的三肯发烧对管，什么摩托罗拉发烧管，什么著名暖声东芝MOSFET，都算很贵很啥的了，邮购不过十来块钱一个，装台机器用十来对不过几百元...........


当然那些被人吹得很神的拿个马踏飞燕牌金镶玉超级纪念版盒子装着的超级限量奥运收藏全球只发行130亿对的发烧三极管，也许更贵些，但是那些没谱的，开价一万一个，只要写点软文，都有人信的。


其实贴片晶体管还没买过.......都是在废板子上拆................................有时拆不到了会随意拿10年前买的一堆9013/9014之类的扭转管脚假装贴片焊上照用.......

老黑子

快过年了，抓紧时间收拾角落的机器，争取尽快全部清空它们！

前段时间有个6819，托盘松脱，手头没有机架更换，而且问广州一二三号高手，都说那玩意脱落了就没法再粘回去，所以一直丢着。



但是前几天机主等不急了，问了顾老师说能搞定，让我收拾收拾转发顾老师.............这我就受刺激了............顾老师能搞定，我却听说搞不定就不搞了，那不是显得很不好好学习，不追求上进么..........于是在发给顾老师前，先弄弄，哈哈，失败了还有顾老师呢，不怕！[s:148]

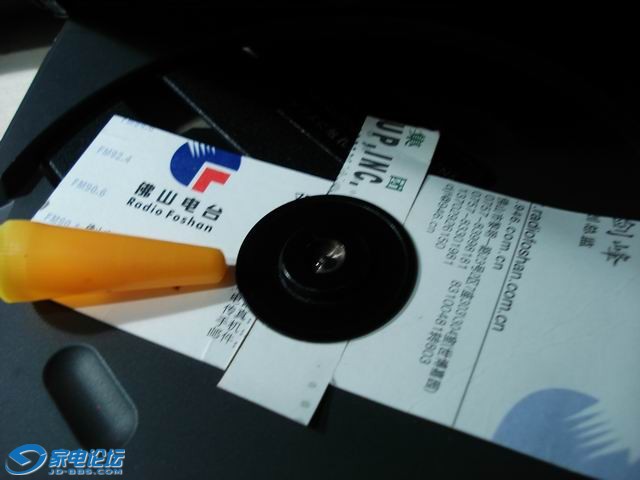

首先尝试垫平它，上502看行不行。

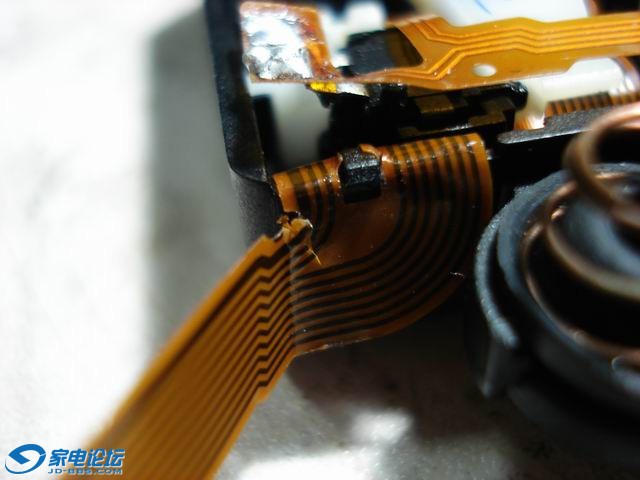

结果是空转OK，但是一盖上盖，马上就又掉了..............粘了N次，也没有办法粘牢...........................偶尔一次粘出来挺平而且试了几下也没掉，结果还是不读碟，查查光头没信号，拆开一看果然光头排线再次断裂了！！

我忽然爱上了6819的排线啊，碰碰就自尽，不碰也自尽，非常胶嫩，很有琼摇阿姨的风格啊！给它配上个马景涛，琼摇阿姨再给写点对白，一定能让广大中国人民看了就吐，吐完再吐，吐完再吐...........不用吃饭可以一直吐...............................环保啊！





碰上了琼摇阿姨小说里面那种小MM，动不动赌气割脉，男人能怎么办呢？？

再给她接上呗...........

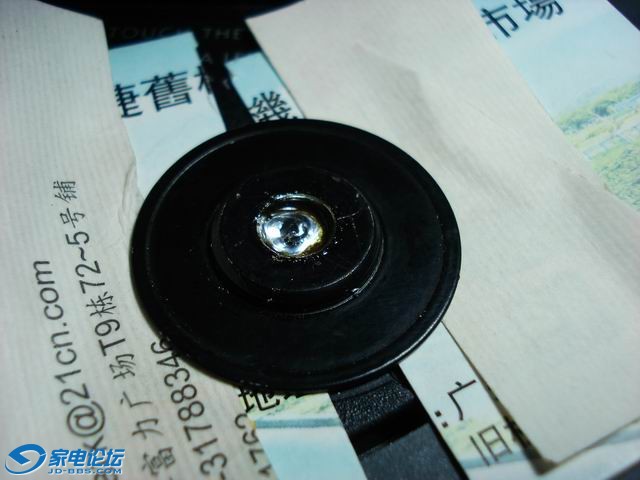

托盘.......502搞了若干次，忽然火大了！！想起来有人送过点白粉给我，弄点白粉提提神？？！！



白粉来了就是带劲，管它不锈钢还是锰钢，一律焊上，谁怕谁.........我看你还怎么掉！

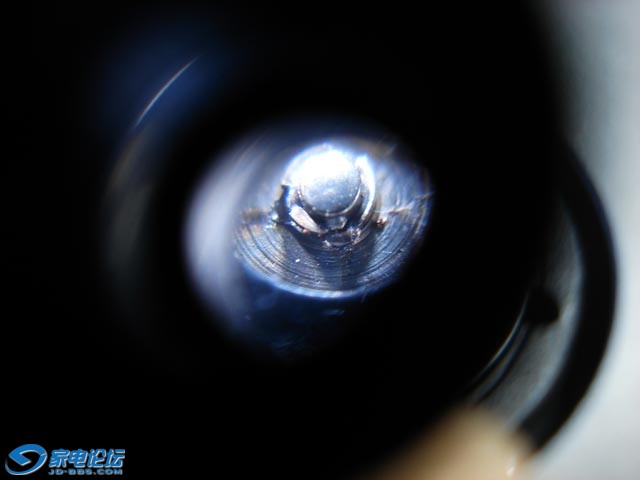

但是还是掉..........弄了几下，马达上的凸块还怎么都卡不进托盘那三个小卡位里面去了......................干脆启动测试模式，让马达自检狂转，拿个砂纸贴着马达轴转几下，把工厂点焊的几个小凸块磨平它，就可以整个托盘拿出来了



折腾了一个晚上，也还是不行，焊不牢，看起来焊好了，但是用力压几下又掉了...........................用了各种焊接方式方法，有几次焊得很水平很完美，示波器检查已经有差不多的循迹信号，眼看就可以读出TOC了................但是信号还是一直抖动，还是读不出，说明转盘偏心可能还是过大.........

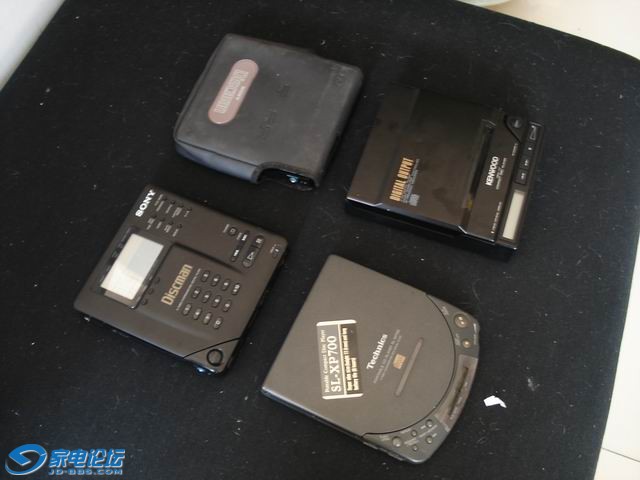

那就不管了，修几个其他机器交差，一口气修了七八个.......什么乱七八糟型号都有...........一律采用快修方式，动不动就换光头........好在也没有几个需要换光头的..............................虽然6819交不上作业，但是另外的机器给交4个，也算回事了吧.......
