死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

hsnetman

牛人牛贴，签名留念。顺便怀念一下我的SONY D303让xiezheng版主拿去给我弄没了，说是帮我修理 [s:14]

lei682

黑哥    买了个 双电压 变压器 7.5V的 说是6W的。  做好了。 MS带不动机，机转一会就停， 和不够电流插D99 一样。


量输出电压没错 + -都 7.2。 电容是4700UF  16V的。是不是变压器功率不够。[s:21]

yxxw3211

带负载有 7.5V吗？

老黑子

原帖由 lei682 于 2011-1-9 22:42 发表
黑哥    买了个 双电压 变压器 7.5V的 说是6W的。  做好了。 MS带不动机，机转一会就停， 和不够电流插D99 一样。


量输出电压没错 + -都 7.2。 电容是4700UF  16V的。是不是变压器功率不够。[s:21]

很有可能，xp7对电源挺有要求的

小烧三两

什么叫双变压器[s:108]

老黑子

最近一直没修机器，主要在休息，呵呵，玩个机器都玩到脖子旧伤复发.......被老婆埋怨了...........

因为要休息，所以改变了前段时间一有时间就回办公室倒腾机器的习惯，每天悠闲地过，呵呵，也不少乐趣。整理下手机的照片：




这是小狗丁丁的杰作，它非常喜欢强暴我老婆挂在包包上的漂亮小MM，总是一个不小心这个小MM就被这狗东西给弄得衣裳褴褛，花容不整...........[s:111]



恩，这个嘛是没事带儿子去看艺术学校的国标舞内部表演，呵呵，满剧院坐在身边的全是8-18岁的舞蹈专业的小美女，一看那小脸庞小身段，全都是美人胚子啊，真恨不得自己也变回儿子那么大，任何去艺院读书去！

没事么还在家做做菜什么的，我做菜在自己家族里面是公认很好吃的，呵呵，老婆儿子大叹有口福，看来脖子疼下还能增进亲情哦！

弄个酱香爆羊腿，给自己搞上点小酒，爽啊，哈哈

-李鬼-

[s:17]

老黑子

原帖由 gaogaoli123 于 2011-1-13 22:11 发表
老黑哥做菜怎么典型的川菜风格啊？重口味啊。呵呵，记得拍照前把盘子打理的好看点，另外青蒜是不是有点过火了[s:14] 挑个小毛病了。呵呵[s:41]

我喜欢吃热油爆香的蒜根，嘿嘿

再来烧条鱼[s:139]

老黑子

天气冷，来个辣酒煮花螺是不错的，冷得没那么快，哈哈

老黑子

花螺后面那碟是生炒骨，生炒骨这个名称似乎是广东的，但是广东菜那种什么菜都放糖的口味——我觉得会吃死人的！所以我这是按自己口味改良型的，哈哈，猪肉放糖那还能吃么？？！！

老黑子

财主有个JVC P9，一直就是不帮他修，就是不帮他修,就是不帮他修,,,,,,,,,,,哈哈，终于，财主把他送人了！

好，那就修修，三分钟，不就是不开机嘛！



广州第一高手，和第二高手现场监督，神秘背影，哈哈

老黑子

财主，你好可怜哦...........

老黑子

修电路的机器经常是要对着电路图思考，比较容易入神，经常一个不小心就久坐导致脖子疼.................前段时间颈椎问题复发以后，休息了一阵子，最近尝试修点光头，修光头要不停地拆啊洗啊，走来走去，不会发生久坐脖子疼的问题，呵呵

正好第一高手到我这借工具拆DAT磁鼓，拍个，呵呵，右边的是该死的P22光头，P22基本除了电容问题，就是光头问题！




可怜的磁鼓断裂了，呵呵，哪里断了最近仔细看.......



P22我拥有一堆.........真的是一堆...........................看这待修的一堆死光头.................................应该还有些机器在角落没找出来呢。。。。。。。。估计自己有七八台。。。。。。都不知道买这么多做什么。。。。。。。。。。。。。。。。



P22光头主要死几个部位，第一物镜，沉降或者中轴变形卡死，不能顺畅上下聚焦，那个只能清洗、润滑，看能不能救活。也许可以把物镜支架烘烤下或者调转来装吧，没测试。

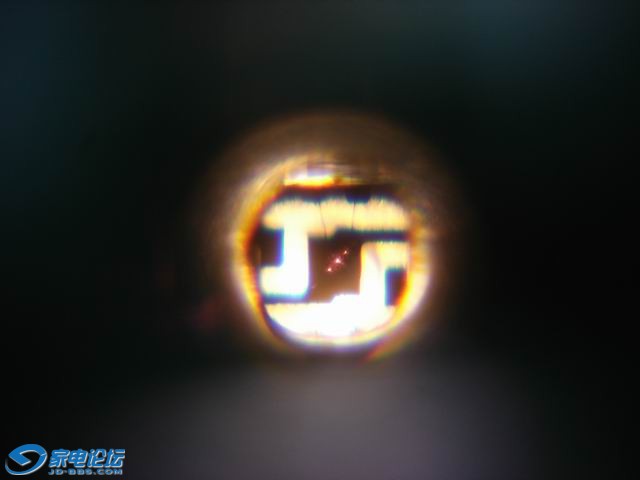

第二就是光路脏了以后，被调大功率，导致发射管老化完蛋。又或者接收脏污移位之类。。。。。。发射管还没研究怎么换，只是拿出我那个所谓“光靶调整仪”点亮了一下，拍个照片大家看看，呵呵。




三光束光头如果有激光管等配件更换的话，我认为还是好修的，不信？看图：

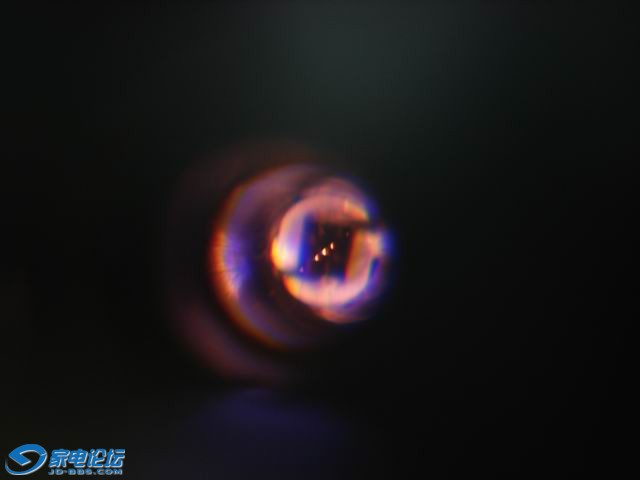

三个点，中间是信号，两边是循迹，调整到光靶对应位置即可，这个图片够清晰明了，足够让想学习修理光头的朋友了解到底是怎么回事了吧？呵呵

老黑子

说起来做事情喜欢拖拖拉拉慢慢来，是一种悠闲的生活态度，呵呵，慢慢弄往往比较有乐趣，但是最近实在桌面太乱了，看着烦，找了下配件堆——我居然正好有几个toshiba P22合用的激光管，要不一股浊气干完算了！

自从换了电脑被迫用了win7以后，也被迫使用了搜狗输入法。。。。。这个输入法很神奇，输入yiguzuoqi它首选的是——“一股浊气”.............

想想有点郁闷，这“一股浊气”不就是屁嘛。。。。。。。。。

算了，咱有素质的人，就不跟搜狗计较了，屁就屁吧！

前面测试了p22光头的点亮，大致知道其光靶正常位置在哪里，接下来咱们把接收耙拆掉，把那个小洞洞里面的镜头也好好清洁清洁吧！




清洁完，把发射管换个，确实不换也行，但是反正有，不换白不换！

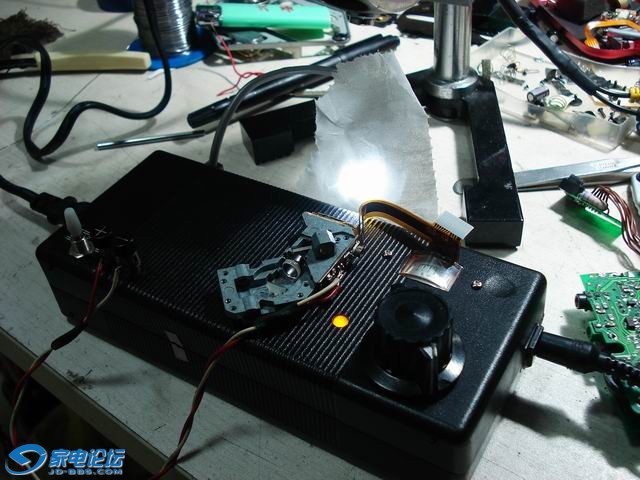

换完了，焊好，大致拧上螺丝，照旧上diy那台调整仪器，点亮找光点，呵呵

这才发现换个管还是必要的！亮了好多啊！！而且之前只有三个点很明显，换了管之后，五个激光点都非常清晰了，也不知道是不是我把之前内部清理不到的镜头也拆开清理了的缘故........

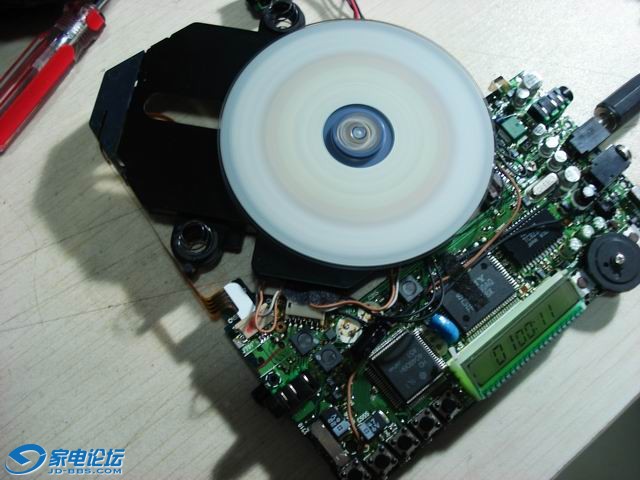

好了，这一看就是信心满满的嘛对吧，呵呵，上机测试！



读碟那个叫刷刷的............

三光束的就是好调，CD10的光头换激光管可没这么轻松啊，唉..........

老黑子

一股浊气又一股浊气...........莫非谁晚饭吃萝卜了吗？？？

干的顺手，再继续来个吧，呵呵。第一个头物镜还能上下动，不用怎么修物镜，接下来的两个就麻烦点了，物镜都是锈死不动的，即使接上220V电压恐怕线圈都不会上下动了.........................

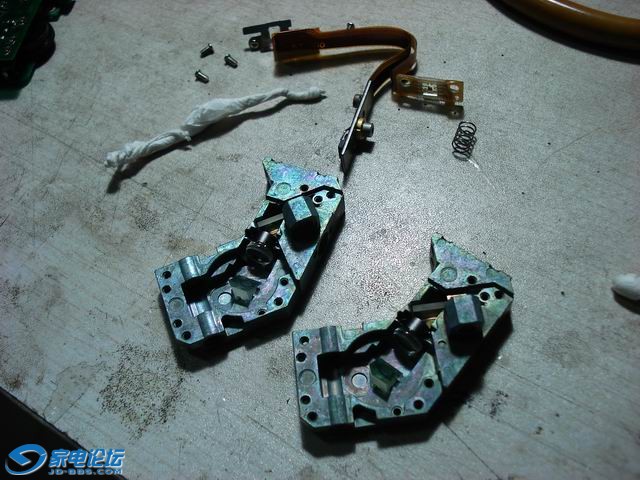

先全部拆解！准备洗澡！

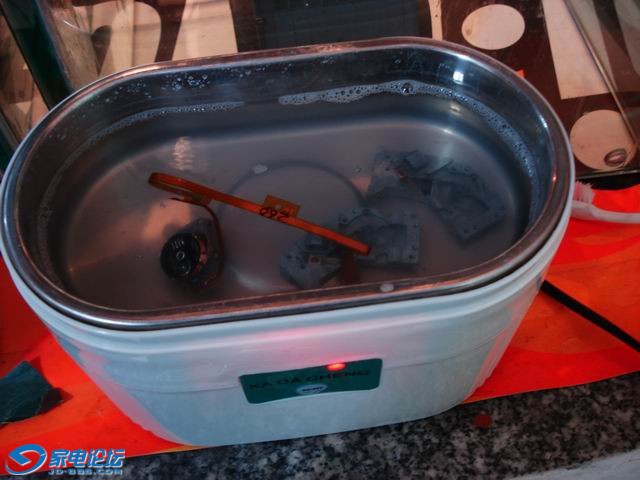

洗澡么用超声波了，开启最大功率，定时一个小时，正好这时间可以用来整理下排线，换换激光管什么的，哈哈，小时候华罗庚在语文课本里教的统筹学

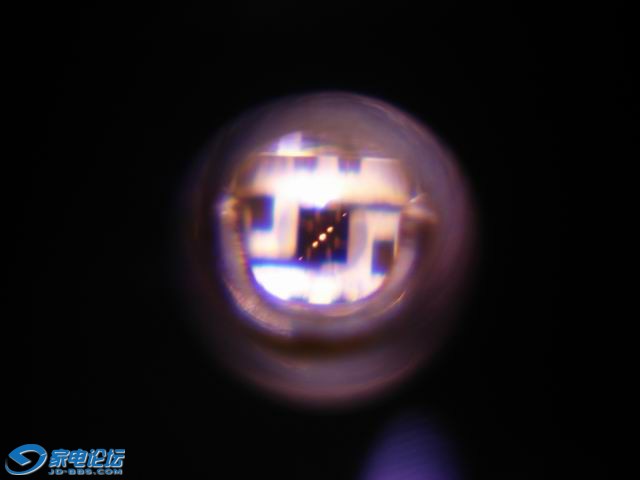

洗完，组装，这次拍到个更加清楚的光点图片，哈哈，怎么调整接收靶这下一目了然了吧？

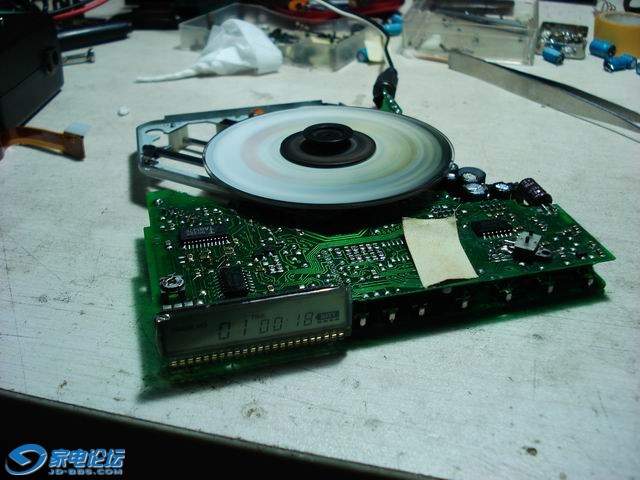

调整好，装机——当然没有二话好说的，兽兽的.......................
