死而复生，生而再死，生生死死无穷尽兮——老黑的老机维修日记

小小文

原帖由 老黑子 于 2010-12-30 11:41 发表
快过年了，抓紧时间收拾角落的机器，争取尽快全部清空它们！

前段时间有个6819，托盘松脱，手头没有机架更换，而且问广州一二三号高手，都说那玩意脱落了就没法再粘回去，所以一直丢着。

2474490

但是前几天 ...

在等修复此方法，？

real-me-007

祝大家在新的一年里心想事成```````````

老黑子

原帖由 小小文 于 2011-1-1 10:46 发表
在等修复此方法，？

机器发去给顾老师了，修复方法等待顾老师公布，呵呵，我对那个托盘脱落是没辙了

老黑子

kenwood dpc-77是一个找不到维修手册的机器，修理它只能根据它的各个器件分别查询datasheet来搞定，好在大部分器件都能查到，呵呵

电源部分，以及驱动部分，都可以参考sony的D100之电路，大部分器件相似。9V电压经过jrc2352降压输出，电池电压经过ba9700AF升压输出。RV1是工作电压调整电阻，根据JRC2352的定义，当RV1接近0V时，输出电压由RV01上串接的两个电阻决定，为((11+33)/11)*1.3=5.2V






实际测试，几台机器最高都只能调到4.75V空载，4.5-4.6V工作状况。似乎电压调不上去的主板会读碟能力差.........未做深入研究。

该机有大约十个用于电源电路的高频电解电容需要更新，颜色都较鲜艳的那些，而黑色的损坏机会很低。







通过维修该机发现，BA6280和CXA1083它们是通用的，可以直接替换！呵呵

CXA1083在D100中可以找到，BA6280在teac PD-P7中有，呵呵，说不定还与toshiba P22中的ba6281通用，但是这个就没有查资料确认了。





kenwood电容损坏后，动作会失常，显示屏会黯淡，电压错误可能导致多块芯片的局部损坏，造成某个动作缺失或者动作正常但是工作不正常。

我通常修机器的流程是先修复到动作正常，再去解决工作不正常的问题。如果有正常机，我一般都会拆解正常机，分别测试各块主板、光头等子系统是否能正常工作，呵呵。虽然不这样做也能修，但是会走很多弯路，我的第一台kenwood 77就是刚刚开始玩修机时手头唯一的机器，就那么硬修好的，呵呵，当时就很累，除了万用表也没有任何仪器，好容易修到动作正常了，但是还不能读碟，到底是光头问题还是主板问题费了好多心思去确认——直到忍不住买了几台示波器，这才精确判断出故障芯片，呵呵。







我对Kenwood DPC-77印象很好，呵呵，虽然它全部都要换电容，但是我还蛮喜欢修它的，呵呵，我总结了一下，发现凡是可以拿开机壳做维修、测试，机心到主板的连接很简洁顺手，不会一堆线扯着，我就会比较喜欢

所以Teac xp7我挺喜欢，Philips CD10我挺喜欢，哈哈其实也还有另外很多机器也喜欢的，不过综合外观、音质等因素后，剩下的就不多了，但是也颇有一些吧，呵呵。

kenwood几台机器外观都很漂亮，声音也都不错，象77用pcm60p解码，声音还是很讨喜的，可惜没有背光，80有橘黄色背光，很漂亮，有机会要收藏个！

手头没80了，发个老照片了！朋友们的80和我自己的77，都喜欢哦！







今天，某财主的77就已经修好了的了，呵呵，可是读碟不好，主板还需要细查一下，马达可能也要清洗下，都是琐碎工作，慢慢弄了，反正都2011年了，呵呵

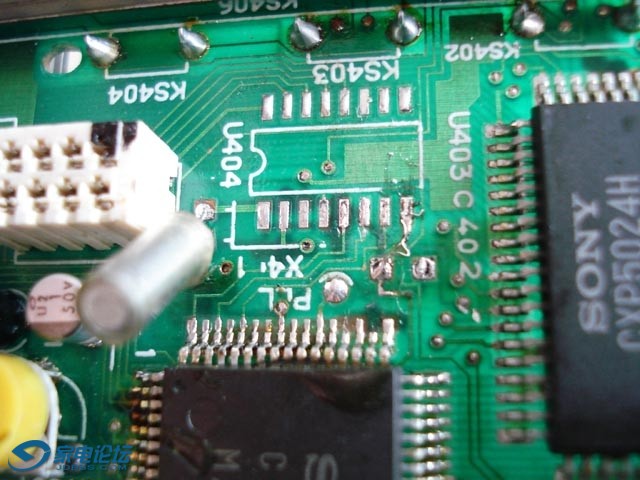

晚上调节，感觉dpc-77于一般年的SONY机器还不完全一样，首先是PLL频率的调节，监测PLL点即cxd1125的70脚PLCK脚，频率应该是4.3218M。但是EFM输入无法切断，ASY又不确定是否可以接地以测量PLL自由振荡频率，所以当工作状况改变时，PLL会偏移........
查CXA 1081第26脚为ASY输出，27为EFM输出。CXD1125第5脚为EFM输入，待调查后实在不行，大不了切断线路来调试。

爱人332681713

[s:97] ,多谢提点，突然不读碟，我确信决不是光头老化，飞机的单光速光头一般要调整就是那个电位器了，我记得之前在哪的，调回去还是不行，电容也没有漏水的，新换的，[s:14] 因为之前动过物境，把物境拉了起来用棉签察了下反光境，仔细一看，连肉眼都看得出来物境有小小偏离，[s:8] 调了几次，终于又可读了，多谢老黑子提点，那两个字很重要，水水水水水平平平平平，[s:14]

老黑子

原帖由 gaogaoli123 于 2011-1-1 17:58 发表
把俺那个大机器给弄弄吧，呵呵，还有那个XP-7的光头啊。[s:16]

不接受催促，哈哈，兴趣一旦变成任务，就没有丝毫乐趣可言，那哪还有兴趣......[s:108]

朗朗月

大大大大大大大大的

baolong159

:);):(:'(:O:P

laymond

建议大家不要把老黑逼惨了，要让老黑的兴趣一直燃烧，才可以榨干他、一直为大家服务，毕竟老黑是卖艺不卖身，如果他某天兴趣不再，一个转身，不留下一片云彩，那是大家的损失啊[s:117] [s:117]

小小文

原帖由 老黑子 于 2011-1-1 13:00 发表



机器发去给顾老师了，修复方法等待顾老师公布，呵呵，我对那个托盘脱落是没辙了

不知用焊不锈钢的方法行不行

老黑子

原帖由 小小文 于 2011-1-2 14:43 发表
不知用焊不锈钢的方法行不行

所谓本事其实就是掌握各种方法的能力了啊，呵呵，我就没掌握怎么用手头的工具焊牢它的方法。。。。。。。能焊上，但是不经受力

老黑子

这几天没事干换了台电脑...........累人哇...............

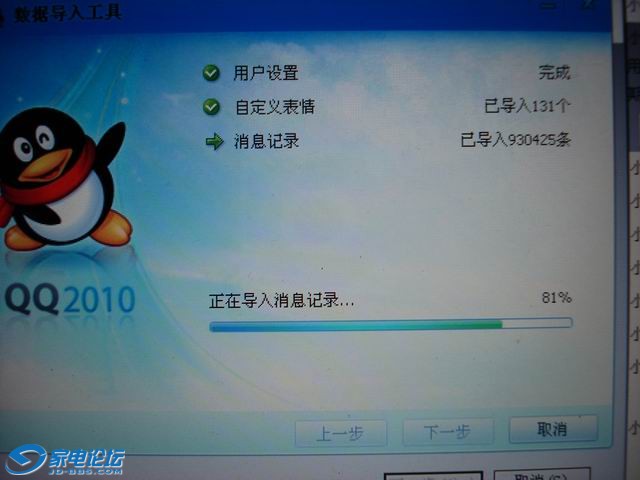

QQ忙碌了一个小时，导入了近百万条聊天记录，却还只完成了80%..............天啊，要是QQ记录也可以出书，那我都可以出几十本了吧........！




之前的电脑淘汰下来准备拿回去给老妈用，顺便清理一下里面的程序，靠，我的电脑居然还装着Visual Studio的啊？？破烂MS的东西，卸都要卸半个小时..........写程序我始终还是喜欢拿个UltraEdit来写，MS的Visual向来用不习惯........

不过，是的，这才记起来，两年前还曾经拿DOTNET写过一个中文分词系统的，哈哈，那时闲得没事做，捡起多年没碰过的计算机编程记忆，靠着N年前写C、Perl那一点点记忆，用了一个多星期时间把DotNET看了一下，胡乱写了个中文分词的程序从网页里面提炼符合文意的关键词，提交给搜索引擎，以提高排名，哈哈

写那东西有什么用？——当时跟我打赌说我“已经是个废人”的兄弟的说法是“没想到一个破烂程序还很有用，什么都不用做，用了那个玩意的电子商务站点销售量自动上升了几倍”，哈哈，因为各个产品都自动持续在google排第一了[s:108]


既然想起来了写程序这么好玩的时期，就看再找点什么好玩的程序写写玩，说不定哪天有机会还能重回IT业呢，呵呵。

baolong159

ls太强悍了

realcommand

太能聊了你，我一百年都聊不了一百万条。。。。。。。。。。。。。。。

小烧三两

绰号。。。。黑万能！
