三枪巴可1208/2变身1209S及输入板摩改，47楼尾板小改进令三枪拥有接近DLP投影般的锐度

hxn570 · 发表于 2013-4-25 22:27

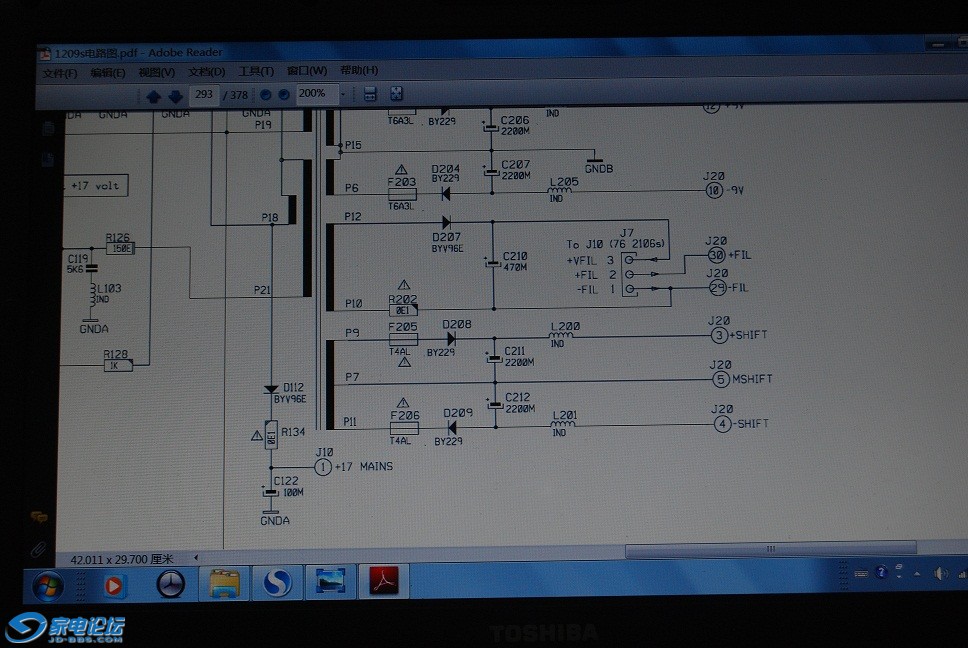

补张图供参考。我从来不调17V电压，最多做检测。只要电压在正常范围就可以了，如果电压低于正常值，说明电解老化换掉就好了（调高电压治标不治本）。我自己机器图纸和机器都对照过有稳压，你的机器我没有发言权。

1270 · 发表于 2013-5-6 12:29

顶钟师傅，民间三枪高手，并且能开放式交流少见！

oldl · 发表于 2013-5-8 13:07

EH8900能否改9寸？需要哪些配件？哪里搞得到？

zxh@398 · 发表于 2013-5-8 18:47

oldl 发表于 2013-5-8 13:07
EH8900能否改9寸？需要哪些配件？哪里搞得到？

只需购买整套9寸管和总成即可，尾板好像需要修改一个脚。管是可以海购的价格不是很贵

zxh@398 · 发表于 2013-7-25 11:10

巴可高压包多年使用后容易出现故障，修或者更换原装包都是治标不治本的方法。因为巴可包坏纯粹是电容质量问题，修的话通常是更换坏的电容更换所有电容的话工作量很大而且厂家采用的是真空罐装硅胶业余情况下很难做到。我也尝试用不会损坏的电容做过几个巴可包，但使用数月后会出现塑料壳带有放电的现象。就是绝缘没处理好的结果，我所知道巴可包最多的更换记录是一台巴可机器在一个月内连续更换5个高压包。把这种古老的倍压整流式高压包更换成一体化高压包才是解决巴可高压包隐患的最终办法
自从彩色电视机大量民用以来几乎所有的电视机都采用一体化高压包，故障率可以最大限度的降低。甚至很多型号的高压包根本不会损坏，所有的家用三枪背投全部采用的是一体化高压包。所有的索尼NEC三枪也是采用一体化高压包，这两种三枪的高压包问题非常的罕见也事实证实了其可靠性的优越。

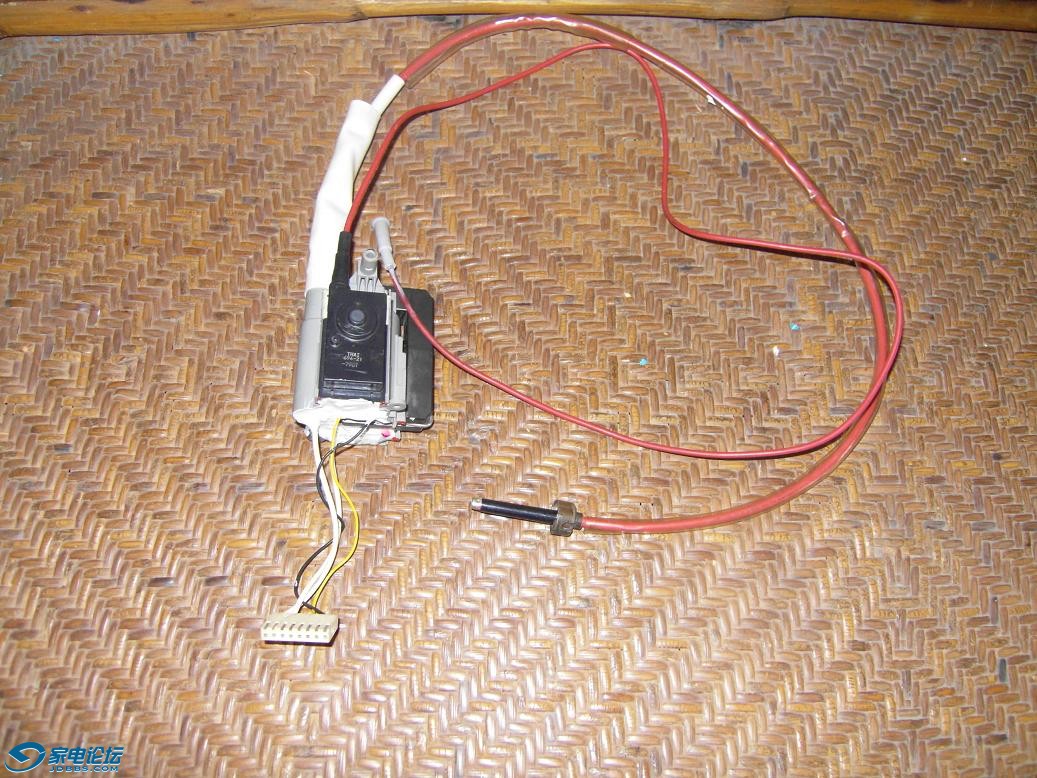

代替巴可原装包尝试了许多高压包，最终选择的索尼。索尼高压包适用的机型是 D50 12XX G70 G90 1292都是用一个型号1001我就不肯定是，最后敲定了两个方案。

zxh@398 · 发表于 2013-7-25 11:13

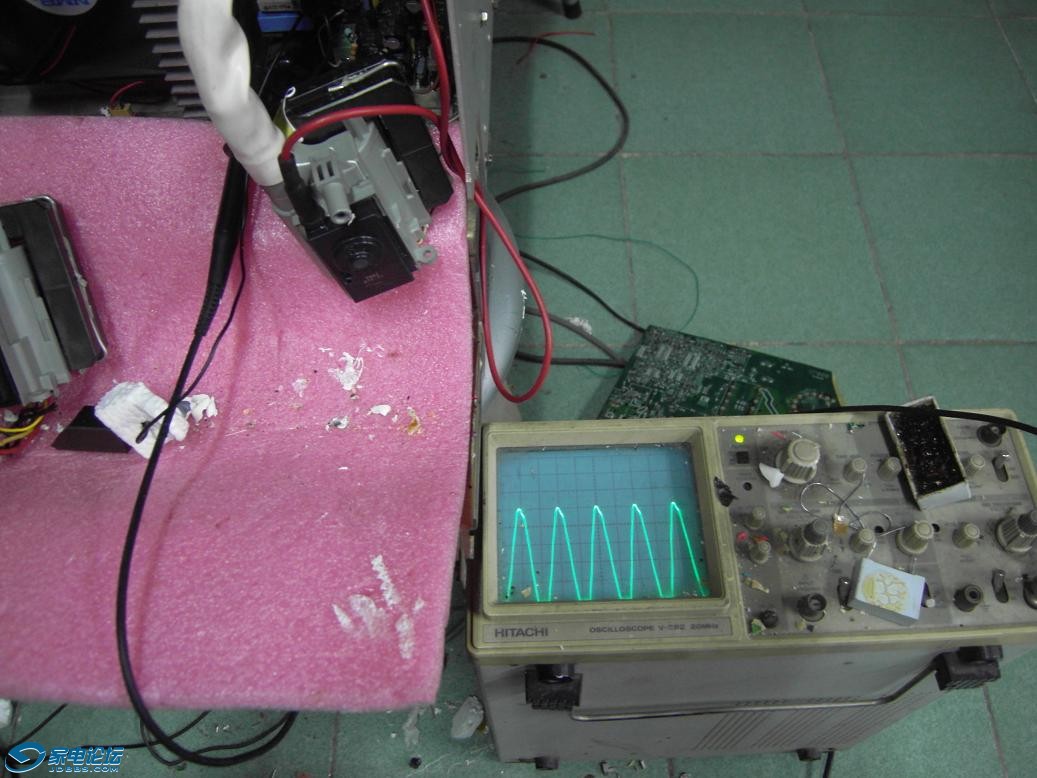

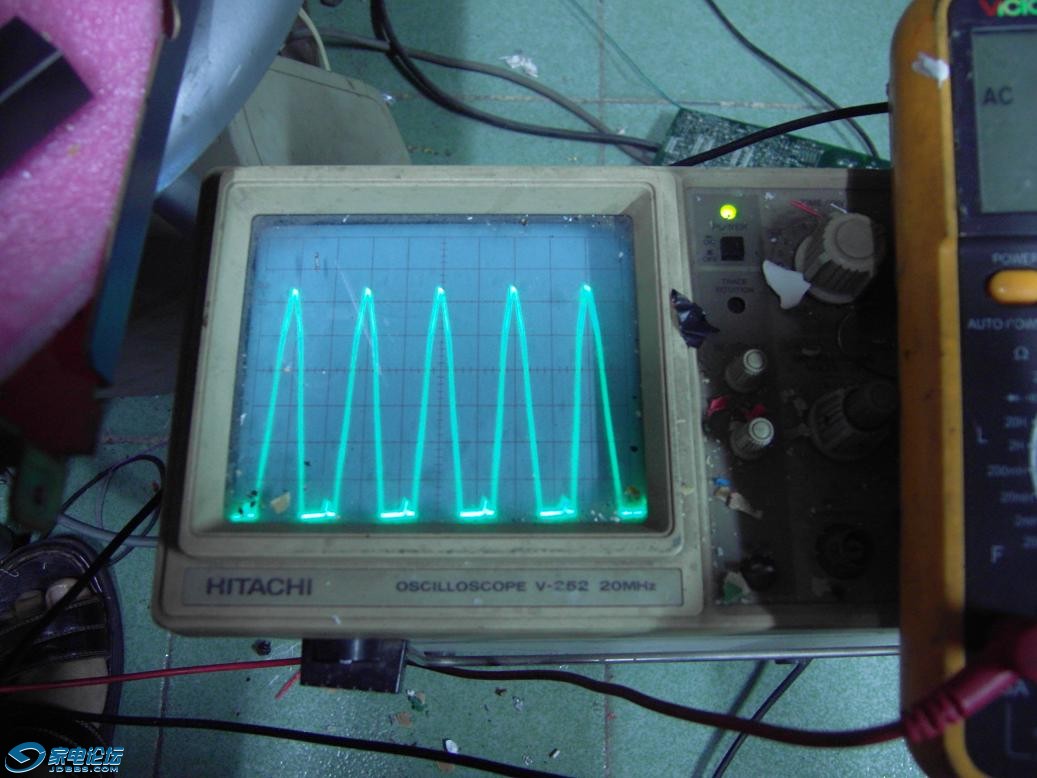

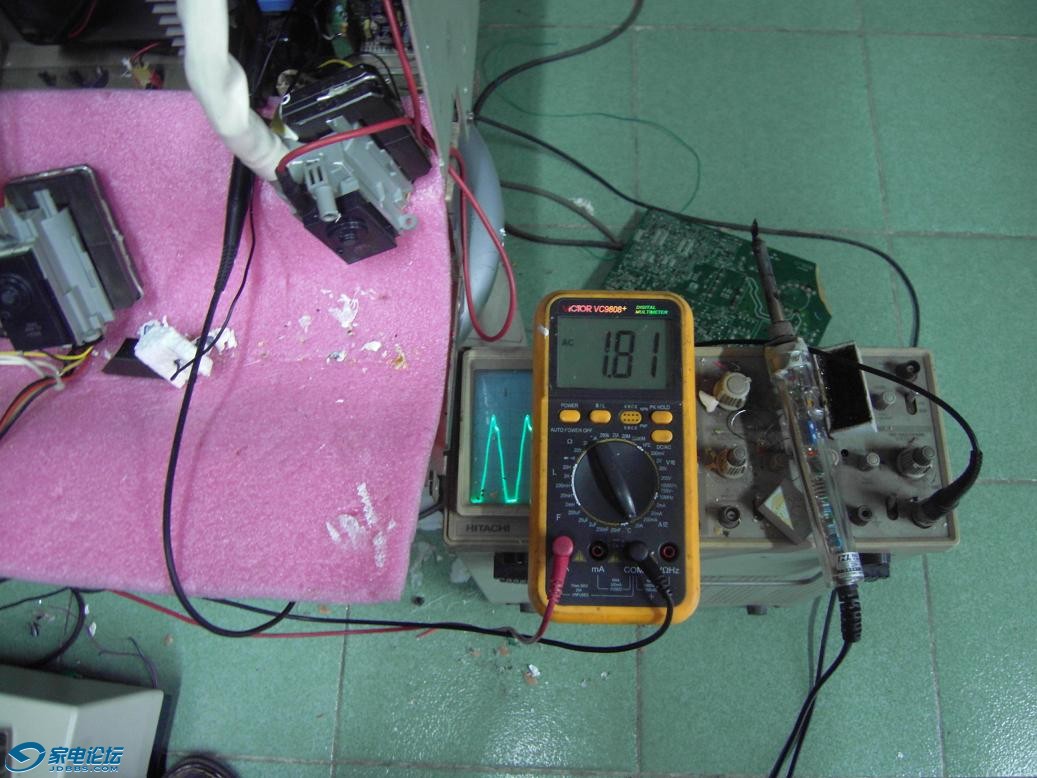

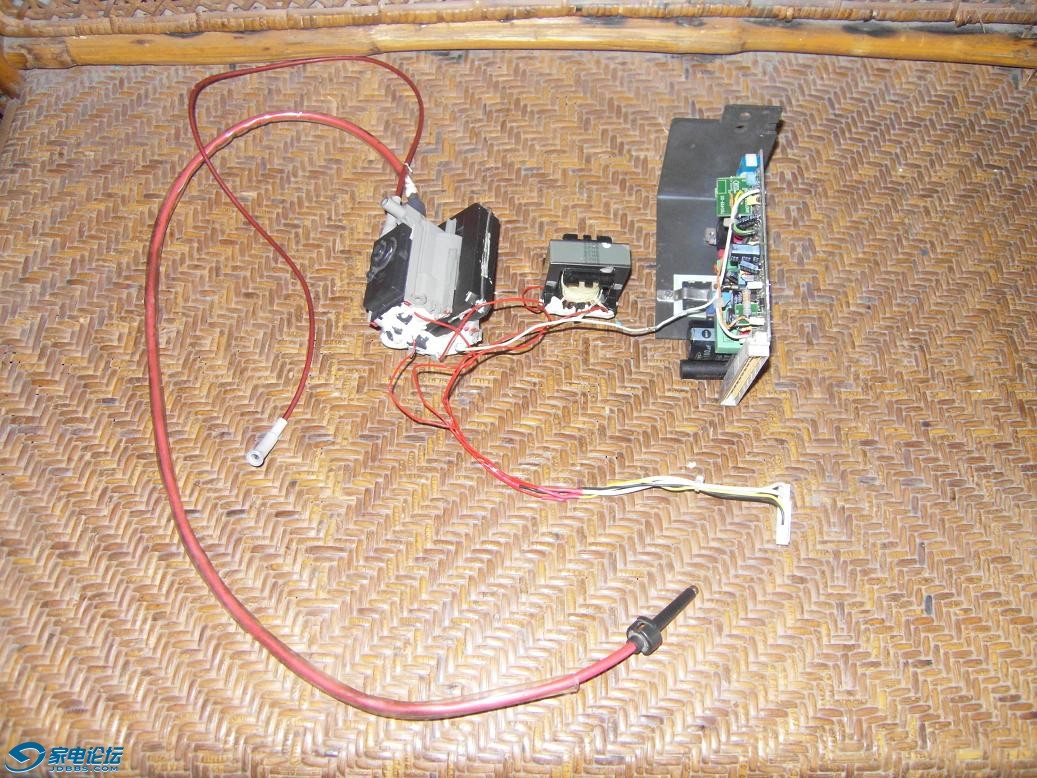

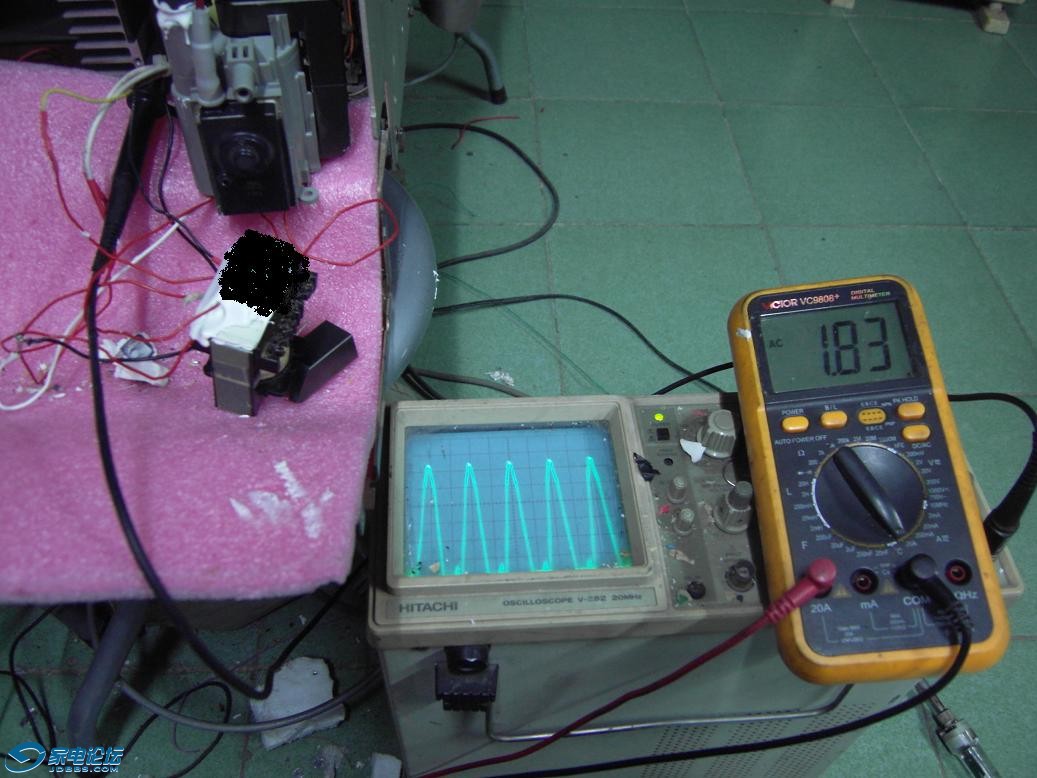

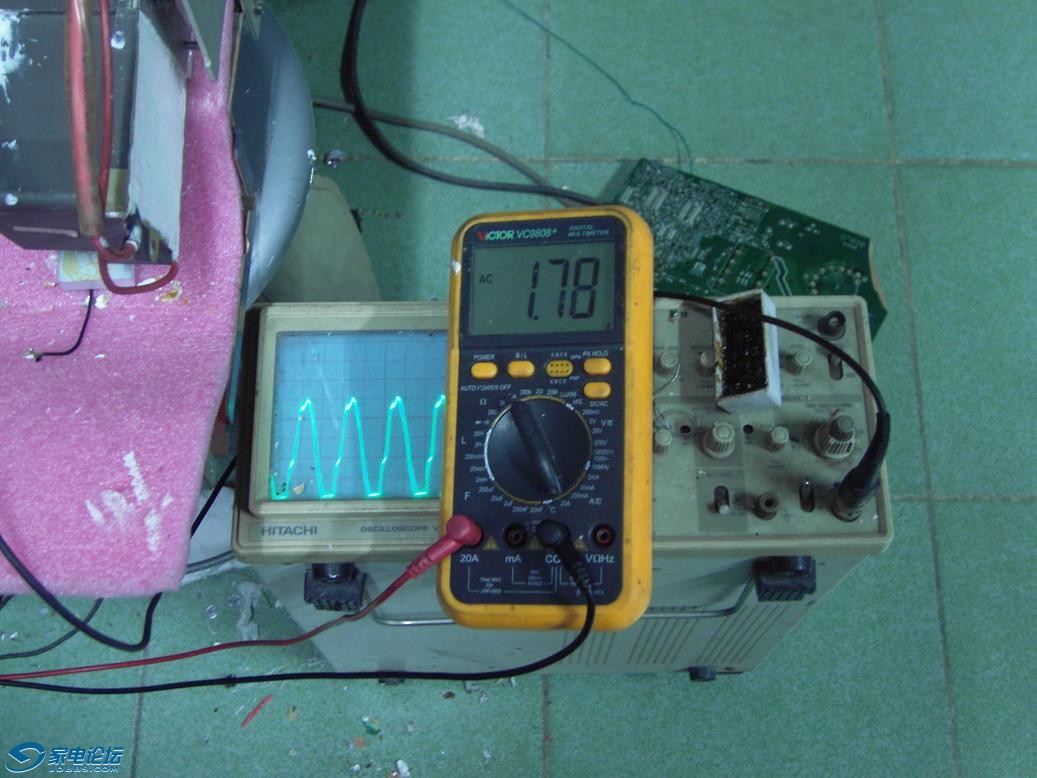

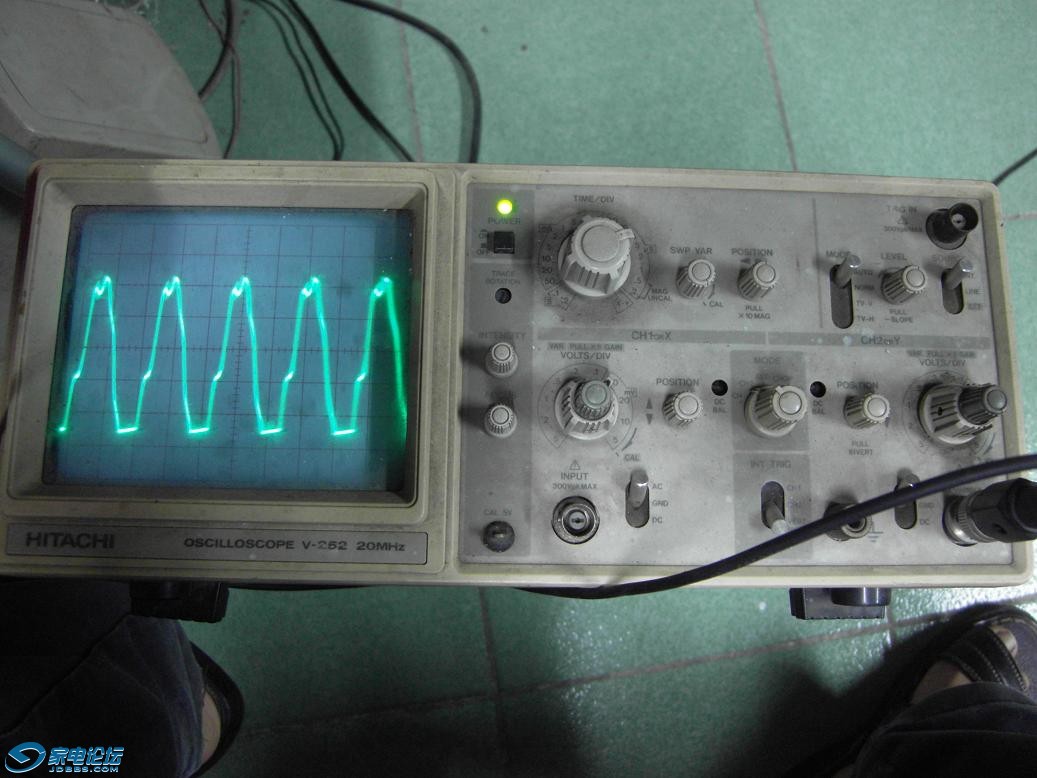

这两个方案有些区别一个是直接接入巴可原线路的，另外一个是接有磁环和电容。第二种方案是参考G70高压板的电路制作（G90 1292也一样），这两个方案的区别是第一个在对比度100的情况下顶部高亮处会出现非常少而且不明显的类似扫描线的波纹。而且高压包会有很轻微的吱吱声，当然现实使用中你不可能用对比度100去看影片的。所有和原装的不会看出区别，第二个方案就完全没有这个问题也没有任何声响。而且感觉2方案的效果要更好些因为可提供的电流会更大。我还测试了行管的波形，第一个方案的行管波形和原装的很接近。第二个方案行管的电压就明显增高，这里的增高意味着高压部分的电流更大,第一个图是原装巴可包的行管波形，第二个是第一方案的波形
