三枪巴可1208/2变身1209S及输入板摩改，47楼尾板小改进令三枪拥有接近DLP投影般的锐度

metal3520 · 发表于 2013-10-25 17:32

zxh@398 发表于 2013-10-21 08:32
谢谢，XG是性能非常优异的三枪。排名比很多9寸都要靠前，在高手手里一定能玩的出彩。

xg怎么摩让它聚焦更好？

zxh@398 · 发表于 2013-10-26 08:46

metal3520 发表于 2013-10-25 17:32
xg怎么摩让它聚焦更好？

XG最好找个电脑图文画面来调像散和聚焦，要摩的话只能有一个方法把尾板的VPJ13换成180MHZ的VPA18应该会更好。这两种IC外观不同脚是一样的可以直接代换

哈哈先生 · 发表于 2013-11-20 07:14

zxh@398 发表于 2013-10-26 08:46
XG最好找个电脑图文画面来调像散和聚焦，要摩的话只能有一个方法把尾板的VPJ13换成180MHZ的VPA18应该会更 ...

这个说法不可靠，因为XG前端视频板集成块的最高带宽是150MhZ，单纯改后端带宽意义不大。

速速 · 发表于 2014-1-23 11:34

狂顶钟记艺高胆大:victory:

metal3520 · 发表于 2014-3-11 00:55

这个镜头非常好

kvchan · 发表于 2014-3-17 15:21

原来这里还有这么多老朋友在~~~[s:68][s:68][s:68]

日系电器 · 发表于 2014-3-27 16:43

折腾呀

aq2580aq · 发表于 2014-3-30 11:00

玩枪之神，顶

热血青年 · 发表于 2014-4-21 17:22

枪神，我顶

射手1 · 发表于 2014-5-12 23:10

顶上{:victory:}

油画好看 · 发表于 2014-6-12 23:03

zxh@398 发表于 2013-10-26 08:46
XG最好找个电脑图文画面来调像散和聚焦，要摩的话只能有一个方法把尾板的VPJ13换成180MHZ的VPA18应该会更 ...

崇拜羡慕啊

zxh@398 · 发表于 2014-11-3 14:15

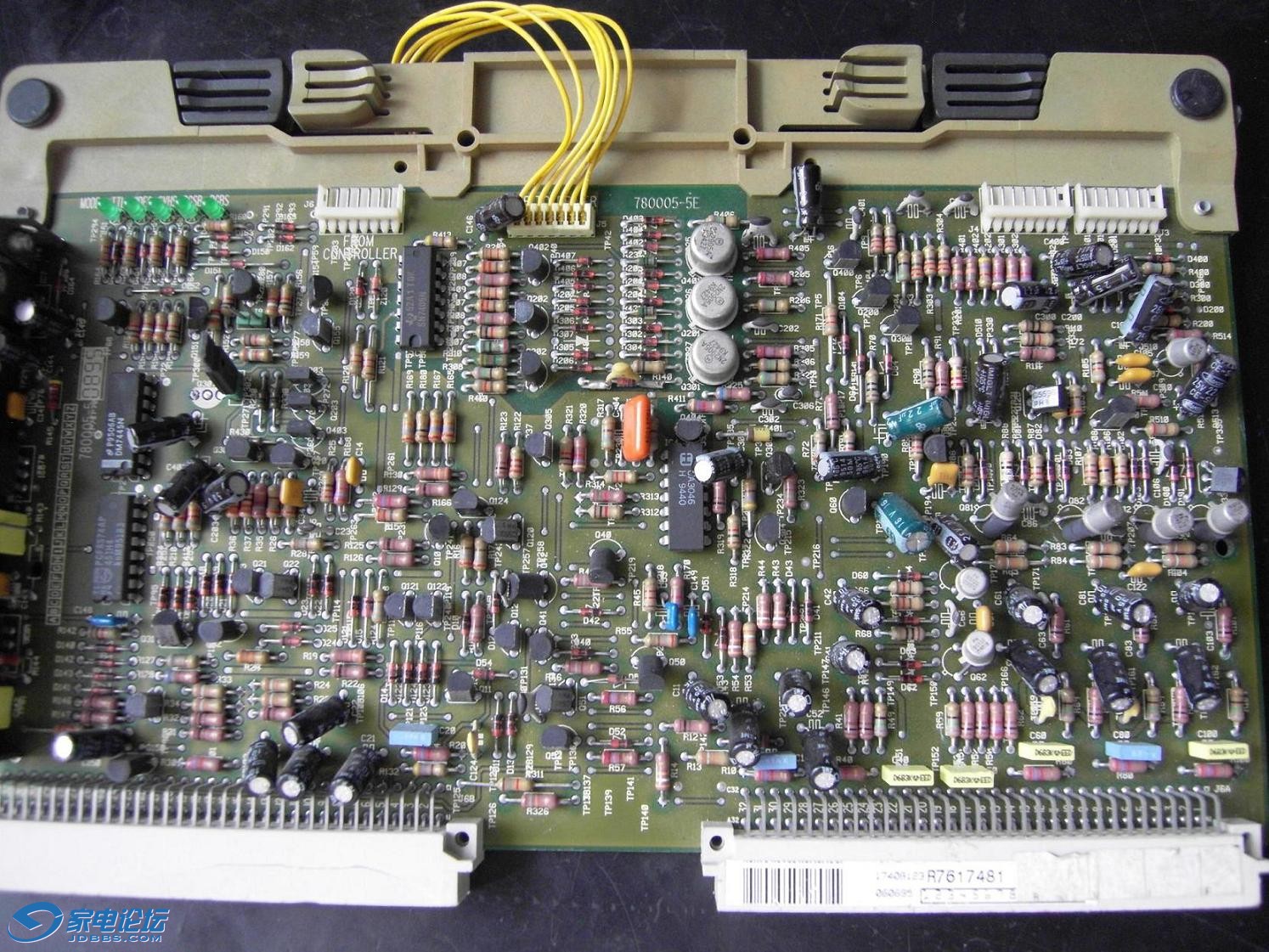

好久没什么动作了，更新一个巴可第三视频通道的磨改使锐度又进一步提升。

                                             巴可第三通道磨改，锐度明显超过4.5BNC通道

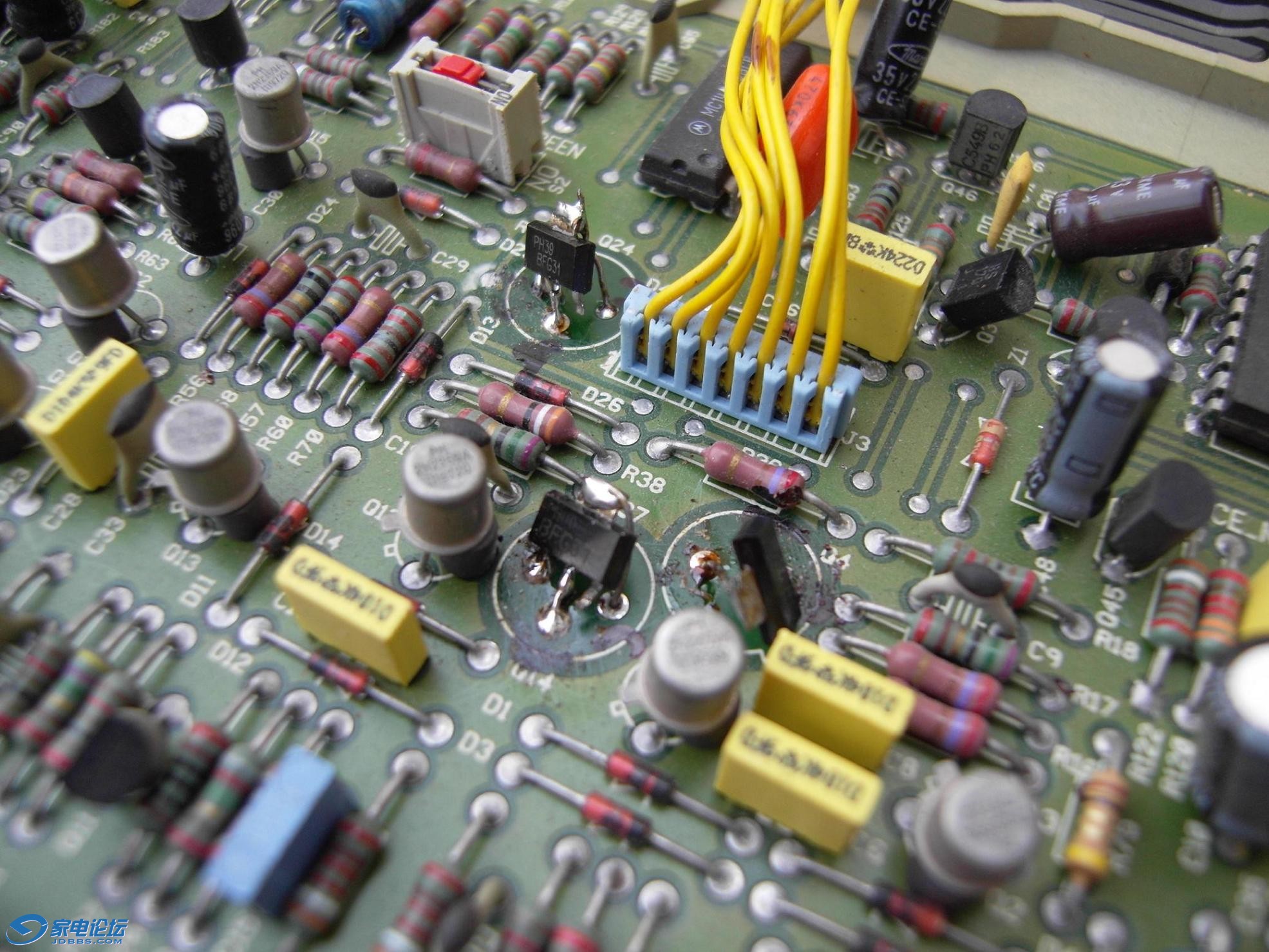

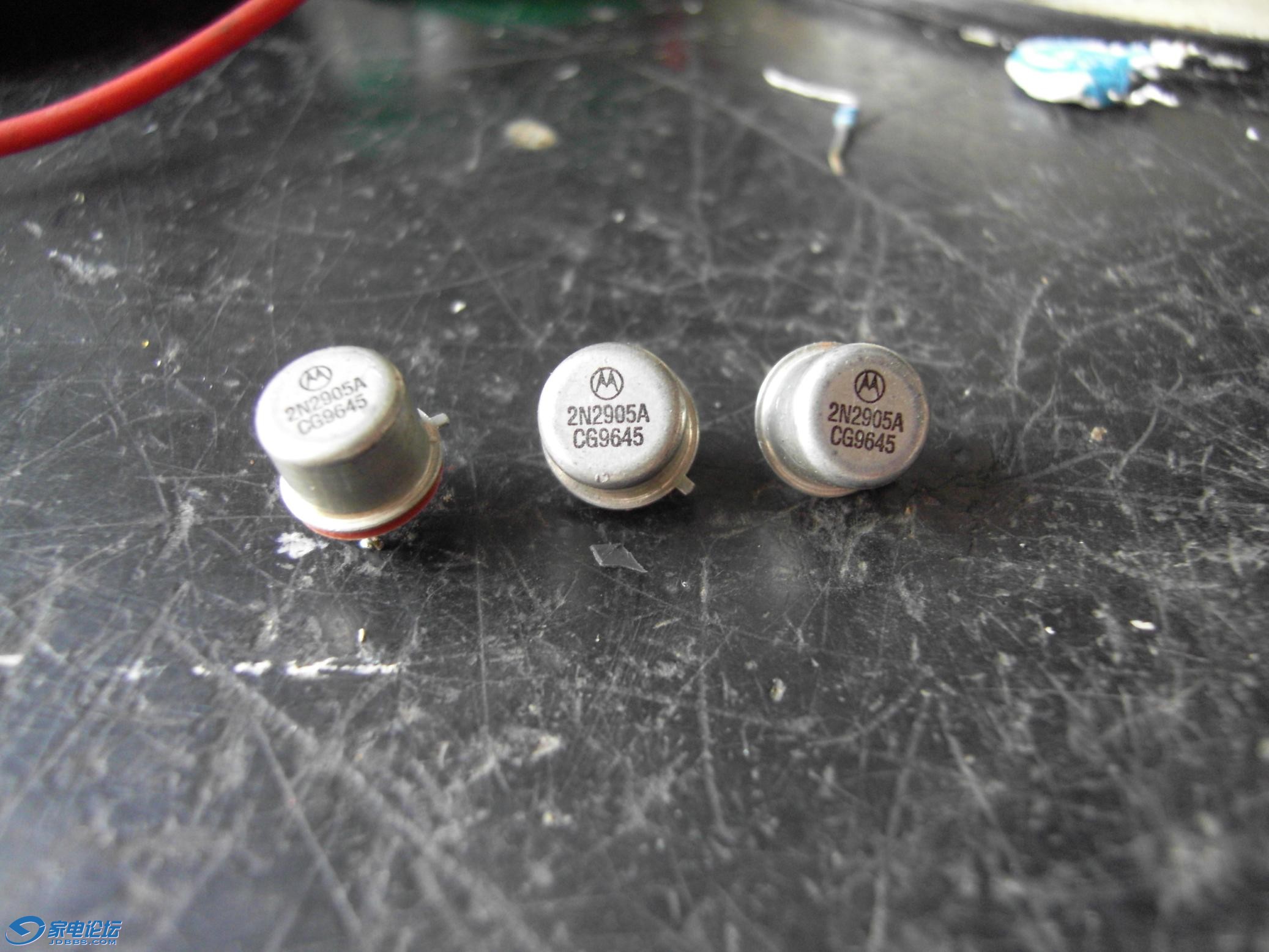

   把200MHZ带宽的放大三极管2N2905A换成5GHZ带宽的 BFG31即可，锐度明显的提升。需要用3通道还有自制9针RGB口，这个就自己找资料不重复了。有点负面效应就是镶边，原因是原设计为了200MHZ带宽的三极管放大电路可以通过200MHZ的信号采用了很陡的高频LC增益。更换了5GHZ的三级管加上巴可原来的增益，那这块板的视频带宽就远不止200MHZ了。这样带来锐度的明显提升，背景细节和影片噪点会看到更多。相对一些镶边就是小瑕疵了。
   另外用808和1208/2的也可以把另外一块用这个三极管的视频放大板换掉，锐度肯定有好处。
   这个三极管淘宝有售很便宜的，施工很简单看我改的照片照葫芦画瓢就行了。不过9针RGB接口一定要自己做，市面买的和淘宝的都不能直接用于巴可上面。脚真定义是不同的

zxh@398 · 发表于 2014-11-3 14:19

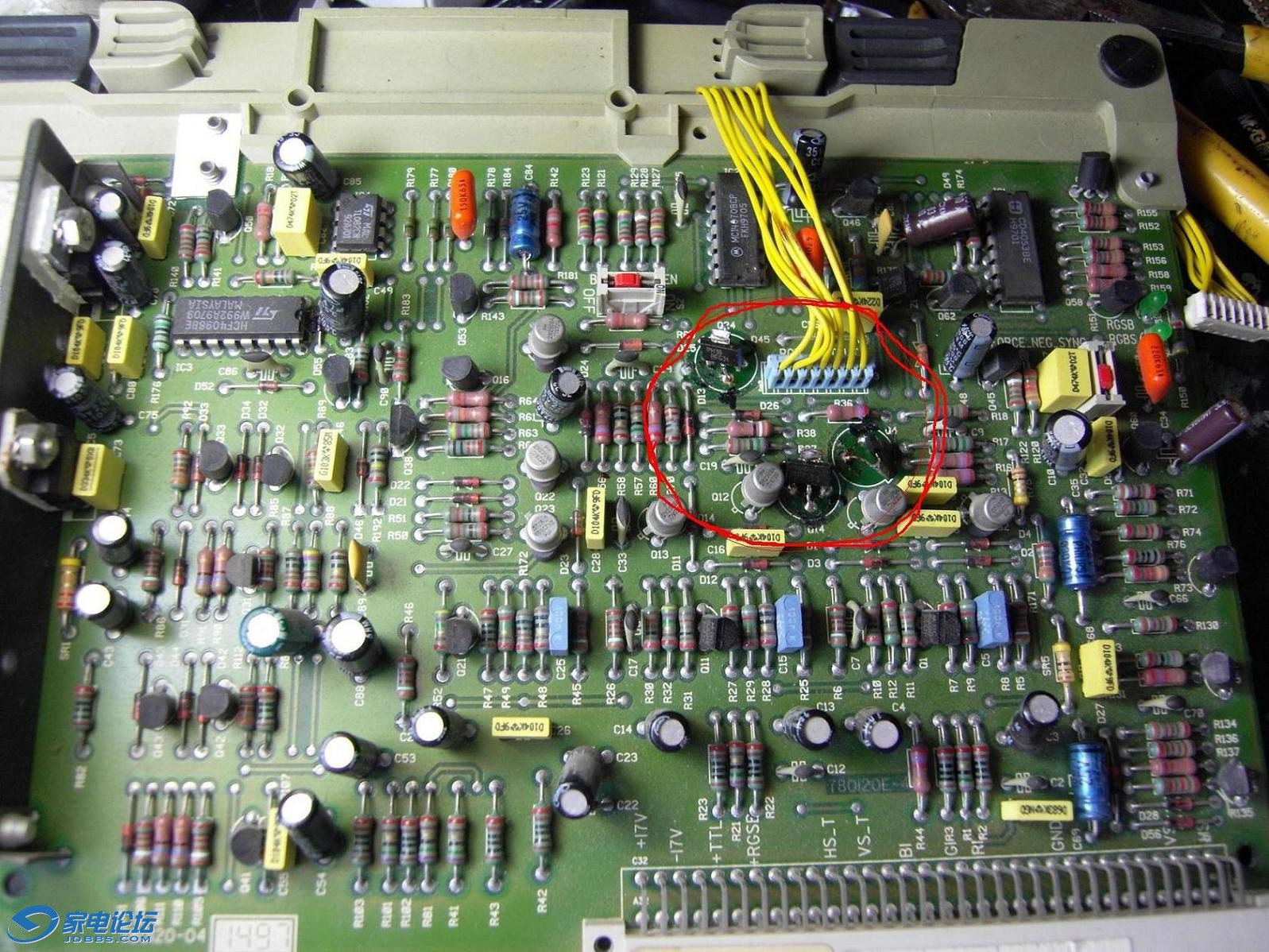

1209/2或者808的这块视频放大板也可以更换高带宽三极管提升锐度

hugo19777 · 发表于 2019-8-29 17:01

楼主是高手

hhmje · 发表于 2019-12-27 19:40

正好我也刚刚弄了一台1208S，也要走摩改之路，弄着玩玩也很好。谢谢钟大师的贴
