我是电工高级技师，大家如果电有什么问题，乐意为大家出出主意！

flerlee

njg330 发表于 2012-3-11 23:49
我想在卫生间加个奥特朗即热式热水器，额定功率是7500W，卖家说布4平方的线就够了，现在4方的线暗敷只能承受 ...

额定功率应该是指在最高温度和最大出水量时的。
用时注意将水量和温度的设定不要到最大，功率不会去到7500W的。
如果能重做，那是最好。如果不行，就要注意上述的情况，以及安装一个30A的空开，以便在长时间使用的时候保护过载。

freesolid

njg330 发表于 2012-3-11 23:49
我想在卫生间加个奥特朗即热式热水器，额定功率是7500W，卖家说布4平方的线就够了，现在4方的线暗敷只能承受 ...

这个个人建议是必须重做，安全是需要余量的。

lichao820407

本人菜鸟，看了大家的贴学习不少，新房装修，请教各位大大，这个方案是否合理，一个做装修设计的朋友说我的回路太多，本想冰箱还多做一个回路的！
房子为小四房，两卫，计划：
总开：
施耐德（Schneider）EA9AN2PC63 小型断路器2P C63A

客厅空调想做两台挂机：1施耐德（Schneider）EA9AN1PC25 小型断路器1P C25A，4平方线，1.5-2匹变频挂机
                                 2施耐德（Schneider）EA9AN1PC20 小型断路器1P C20A，2.5平方线，1匹定频挂机
主卧空调：施耐德（Schneider）EA9AN1PC20 小型断路器1P C20A，2.5平方线，1.5匹变频挂机
客卧空调：施耐德（Schneider）EA9AN1PC20 小型断路器1P C20A，2.5平方线，1匹变频挂机
儿童房空调：施耐德（Schneider）EA9AN1PC20 小型断路器1P C20A，2.5平方线，1匹变频挂机
书房空调：施耐德（Schneider）EA9AN1PC20 小型断路器1P C20A，2.5平方线，1匹定频挂机
厨房插座：施耐德（Schneider）EA9C45C2530C 单P25A漏电断路器，4平方线
主卫插座：施耐德（Schneider）EA9C45C2530C 单P25A漏电断路器，4平方线，1台储水式电热水器3000W，1台风暖灯暖组合浴霸约2000W
客卫插座：施耐德（Schneider）EA9C45C2030C 单P20A漏电断路器，2.5平方线，1台风暖灯暖组合浴霸约2000W
客厅餐厅插座：施耐德（Schneider）EA9C45C2030C 单P20A漏电断路器，2.5平方线
其它房间插座：施耐德（Schneider）EA9C45C2030C 单P20A漏电断路器，2.5平方线
客厅、餐厅、阳台、走道照明：施耐德（Schneider）EA9AN1PC16 小型断路器1P C16A，1.5平方线
其它房间照明：施耐德（Schneider）EA9AN1PC16 小型断路器1P C16A，1.5平方线
哪些地方不合理，该怎么优化！谢谢！对这些断路器型号的意思不是太明白，能不能指点一下！

flerlee

lichao820407 发表于 2012-3-15 23:02
本人菜鸟，看了大家的贴学习不少，新房装修，请教各位大大，这个方案是否合理，一个做装修设计的朋友说我 ...

1)照明合成1个回路，用C16，2.5的线。
2）插座可以合成一个回路，C25，4.0的线。
空调回路其实也可以合成，考虑房间使用时间上的分配，有些房间的空调可以并成一个回路。
不过，看你房间的配置，是个有米的主，这种活最喜欢接，预算够大，不用左省右省的。
其实就按你的设计，回路多，更安全。

lichao820407

flerlee 发表于 2012-3-16 16:26
1)照明合成1个回路，用C16，2.5的线。
2）插座可以合成一个回路，C25，4.0的线。
空调回路其实也可以 ...

谢谢 flerlee 的回复，我现在只是预留位置，预算有限，家电不能一步到位！但我想别的地方没钱可以暂时不搞，但水电一定要做好，不能省钱！
我看了一下，空开中主要是漏电保护器价格贵，普通断路器也就20多块钱一个，但厨卫的漏电保护少不了，最多合并一路插座省下一个漏保！
另外我想问下，按我这样走的话，20位的电箱位置够不够，漏保的尺寸是不是和2P的空开一样大，相当于两个1P空开的位置？如果是的我算了一下：
漏保5个：5*2=10位，空开8个：8位，总开1个：2位，10+8+2刚好20位，不知道是否正确？
再个我把户型图传上来，您帮我看下，大概需要多少电线？三维图、灯位图我也做出来了，但太大传不上来

ak76

很久没来了，很想念老朋友。
当然也为了欣赏下楼上的毫房。
顺便留些观点和建议：1，想法和方案很好，回路分得很细致，赞同你的观点。
2.建议所有的回路断路器选型各下降一个规格。而且最好用DPN型。
3.配电箱20位，你的算法是够用，如果断路器选择高一档次甚至还有空余（搜下DPN  VIGI+就明白了，不过你现在选的是EASY9系列）。
4.客餐厅用双挂机好像有难度，因为厨房外面没有预留空调机位。

lichao820407

ak76 发表于 2012-3-17 01:31
很久没来了，很想念老朋友。
当然也为了欣赏下楼上的毫房。
顺便留些观点和建议：1，想法和方案很好，回路 ...

非常感谢ak76兄的建议，有些问题还是不明白：
1、所有回路断路器下降一个规格是不是指电流下调一档，那总开就是2p40a了？不知是否够用！
2、DPN是不是尺寸相当于单极，而功能相当于双极？VIGI是带漏保的型号吗？对空开的型号意思不是怎么明白！
3、ABB的空开、漏保怎么样，哪几个牌子的空开比较好？
4、我计划餐厅的空调外机就装在小阳台上，反正1P的外机也不大！铜管从厨房吊顶上面走！对柜机深恶痛绝，宁可客厅不装空调也不要柜机！实在不行就在客厅上装个两匹挂机，不知是否够用！

lichao820407

ak76 发表于 2012-3-17 01:31
很久没来了，很想念老朋友。
当然也为了欣赏下楼上的毫房。
顺便留些观点和建议：1，想法和方案很好，回路 ...

重新整理了一下，请两位再看下：

总开：
施耐德 2P C63A（不知道是不是大了？）

客厅空调一台挂机：施耐德 DPN25A，4平方线，2匹变频挂机

主卧空调：施耐德 DPN20A，2.5平方线，1.5匹变频挂机
客卧空调：施耐德 DPN16A，2.5平方线，1匹变频挂机
儿童房空调：施耐德 DPN16A，2.5平方线，1匹变频挂机
书房空调：施耐德 DPN16A，2.5平方线，1匹定频挂机
厨房插座：施耐德 DPN25A漏电断路器，4平方线
主卫插座：施耐德 DPN25A漏电断路器，4平方线，1台储水式电热水器3000W，1台风暖灯暖组合浴霸约2000W
客卫插座：施耐德 DPN20A漏电断路器，2.5平方线，1台风暖灯暖组合浴霸约2000W，可能使用1000W吹风机
客厅餐厅插座：施耐德 DPN16A漏电断路器，2.5平方线
其它房间插座：施耐德 DPN16A漏电断路器，2.5平方线
客厅、餐厅、阳台、走道照明：施耐德 DPN10A，1.5平方线
其它房间照明：施耐德 DPN10A，1.5平方线
这样是不是好一些？能不能初步帮我算下大概要多少电线，我的预留插座一共是41个，客厅过道用双控，客厅简单吊顶，其它不吊顶！强电底盒算下来是56个！刚问了下物业说电表是40A的，入户线是10平方的，那应该用多大的总开合适？
还有个问题，这样算的话电箱应该是多少位？问题有点多，谢谢！！！

flerlee

lichao820407 发表于 2012-3-17 19:56
重新整理了一下，请两位再看下：

总开：

照明合并成一个回路，用10A空开，1.5的线。
目前的位数是18位，建议买24位的电箱。
电线长度不好估算。

qxf798

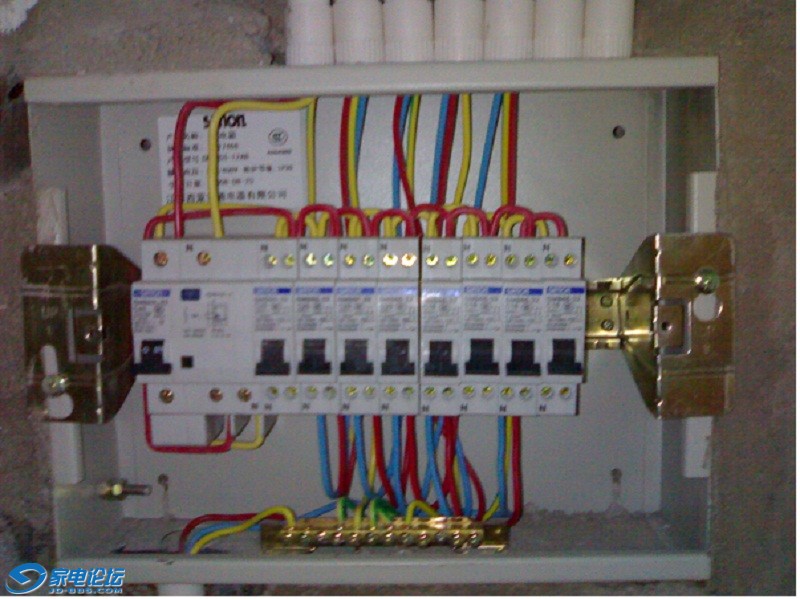

请教：室内强电想全部走天花板上，强电箱内、外如何布线？（见附件）

是否可以如下图从空开底部穿上去？

flerlee

qxf798 发表于 2012-3-18 09:47
请教：室内强电想全部走天花板上，强电箱内、外如何布线？（见附件）

是否可以如下图从空开底部穿上去？ ...

配电箱你内部的走线，不建议从空开底部穿，一般都是从2边穿。

santoque

求教，我发现kfs的三根线里面两根bv一根bvr，请问这有什么讲究吗？

santoque

如果是复式结构，是不是分2个强电箱比较合理而且省线？

flerlee

santoque 发表于 2012-3-20 06:37
如果是复式结构，是不是分2个强电箱比较合理而且省线？

分层设置配电箱比较合理。

flerlee

santoque 发表于 2012-3-20 06:23
求教，我发现kfs的三根线里面两根bv一根bvr，请问这有什么讲究吗？

BVR是多铜芯软线，BV是单铜芯硬线。
只要是当地市场的主流品牌，或者是全国性品牌，都可以用。
